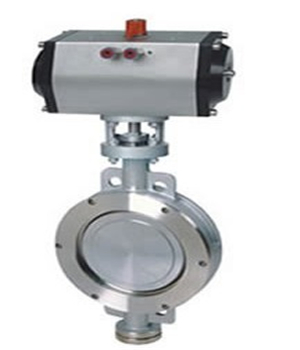

 對夾蝶閥產品概述
我廠采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，具有良好的耐腐蝕性，使用壽命長，本閥有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
對夾蝶閥D673H特點
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
對夾蝶閥主要技術參數
|
公稱通經DN（mm)
|
50～2000
|
|
公稱藥理PN（MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
|
適用溫度
|
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
對夾蝶閥主要零部件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB、合金鋼、不銹鋼、QT450-10
|
|
蝶板
|
WCB、合金鋼、不銹鋼、QT450-10
|
|
閥軸
|
2Cr13不銹鋼、合金鋼
|
|
密封圈
|
不銹鋼圈
|
|
填料
|
柔性石墨
|
對夾蝶閥采用標準結構圖例
|
制造標準
|
JB/T 8527-97
|
|
法蘭標準
|
GB9113-2000
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|

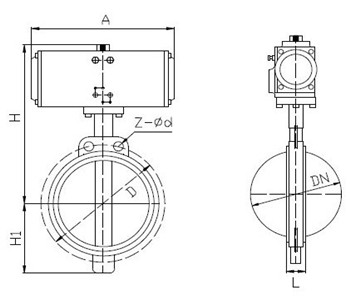

對夾蝶閥采用標準結構圖例
對夾蝶閥D673H-10/16/氣動對夾式硬密封蝶閥主要外形連接尺寸 （單位:mm）
|
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸和螺栓規格
|
|
1.0MPa
|
1.6MPa
|
|
L
|
H
|
H1
|
D1
|
4-Ф－M
|
D1
|
4-Ф－M
|
|
50
|
43
|
625
|
112
|
125
|
Ф18
|
125
|
Ф18
|
|
65
|
46
|
625
|
115
|
145
|
Ф18
|
145
|
Ф18
|
|
80
|
49
|
645
|
120
|
160
|
Ф18
|
160
|
Ф18
|
|
100
|
56
|
675
|
138
|
180
|
Ф18
|
180
|
Ф18
|
|
125
|
64
|
715
|
164
|
210
|
Ф18
|
210
|
Ф18
|
|
150
|
70
|
800
|
175
|
240
|
Ф23
|
240
|
Ф23
|
|
200
|
71
|
850
|
208
|
295
|
M20
|
295
|
M20
|
|
250
|
76
|
925
|
243
|
350
|
M20
|
355
|
M24
|
|
300
|
83
|
1035
|
283
|
400
|
M20
|
410
|
M24
|
|
350
|
92
|
1070
|
310
|
460
|
M20
|
470
|
M24
|
|
400
|
102
|
1190
|
340
|
515
|
M24
|
525
|
M27
|
|
450
|
114
|
1250
|
380
|
565
|
M24
|
585
|
M27
|
|
500
|
127
|
1290
|
410
|
620
|
M24
|
650
|
M30
|
|
600
|
154
|
1455
|
470
|
725
|
M27
|
770
|
M33
|
|
700
|
165
|
1585
|
550
|
840
|
M27
|
840
|
M33
|
|
800
|
190
|
1700
|
640
|
950
|
M30
|
950
|
M36
|
|
900
|
203
|
1965
|
710
|
1050
|
M30
|
1050
|
M36
|
|
1000
|
216
|
2015
|
770
|
1160
|
M33
|
1170
|
M39
|
|
1200
|
254
|
2250
|
890
|
1380
|
M36
|
1390
|
M45
|
以上描述中，所有文字、數據、圖片均只適用于參考，具體性能參數、結構尺寸參數、價格等詳情因模具的改變及產品的更新而改變.
訂貨須知：
一、①d673h對夾蝶閥產品名稱與型號d673h氣動對夾式蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定d673h氣動對夾式蝶閥型號，請按d673h氣動對夾式蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
