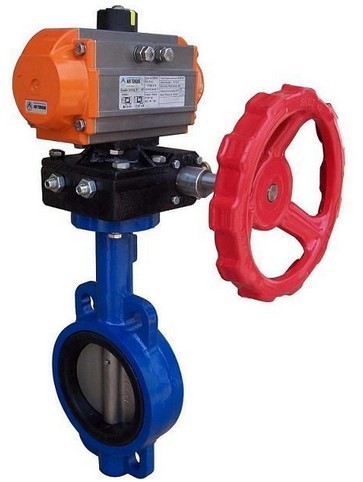

 D671X氣動對夾式軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。雙德氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。
D671X氣動蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)狻⒋?、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。
D671X氣動對夾式軟密封蝶閥的特點
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封?！?br />
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
9、驅動方式可選擇手動、電動或氣動。
D671X氣動對夾式軟密封蝶閥主要結束參數
| 公稱通經DN(mm) |
50～2000 |
50～1600 |
| 公稱壓力PN(MPa) |
0.6 |
1.0 |
1.6 |
| 密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
| 強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
| 適用溫度 |
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
| 適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
| 泄漏率 |
符合GB/T13927-92標準 |
| 驅動方式 |
蝸輪傳動、電動、氣動、液動 |
D671X氣動對夾式軟密封蝶閥主要零部件材料
| 零件名稱 |
材料 |
| 閥體 |
WCB、QT450-10、HT200、HT250 |
| 蝶板 |
WCB、QT450-10、HT200、HT250 |
| 閥軸 |
2Cr13 |
| 密封圈 |
丁腈耐油橡膠 |
| 填料 |
柔性石墨 |
對夾式軟密封蝶閥執行標準
| 制造標準 |
GB/T 122387-89 |
| 法蘭標準 |
GB9113-2000、GB17241.6-1998 |
| 結構長度標準 |
GB12221-89 |
| 檢驗標準 |
GB/T 13927-92 |
| DN |
主要外形連接尺寸 |
法蘭尺寸和螺栓孔尺寸 |
| L |
H |
H1 |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
| D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
| 50 |
108 |
82.5 |
338 |
180 |
65 |
140 |
110 |
88 |
4-14 |
185 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
| 65 |
112 |
92.5 |
358 |
180 |
65 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
| 80 |
114 |
100 |
413 |
245 |
72 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
| 100 |
127 |
110 |
428 |
240 |
72 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
| 125 |
140 |
125 |
444 |
240 |
72 |
240 |
20 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
| 150 |
140 |
142.5 |
553 |
350 |
93 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
訂貨須知： 一、①D671X氣動對夾式軟密封蝶閥產品名稱與型號②D671X氣動對夾式軟密封蝶閥口徑③是否帶附件以便我們的為您正確選型。 二、若已經由設計單位選定D671X氣動對夾軟密封蝶閥型號，請按D671X氣動對夾軟密封蝶閥型號直接向我司銷售部訂購。 三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。 感謝您訪問我們的網站【http://www.yl459.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務！ |
