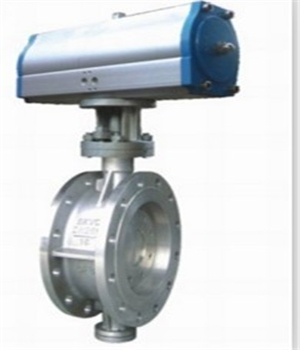

 氣動蝶閥D673不銹鋼的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
氣動蝶閥D673h特點
蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。D673不銹鋼氣動蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
不銹鋼氣動蝶閥性能：
|
公稱通徑
|
DN（mm）
|
50～150
|
|
公稱壓力
|
PN（MPa）
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
|
強度試驗
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
1.1
|
1.76
|
2.75
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸汽、油品、酸類腐蝕性等。
|
|
適用溫度
|
-40℃～600℃
|

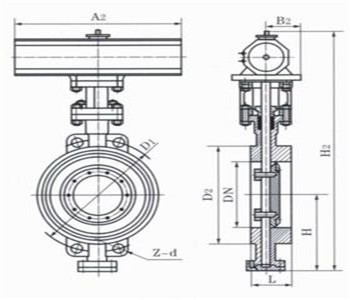

氣動蝶閥結構圖：
氣動蝶閥尺寸：
|
公稱通徑
|
結構長度
|
外形尺寸（參考值）
|
法蘭尺寸和螺栓孔尺寸
|
參考重量
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
毫米
|
英寸
|
L
|
L2
|
H
|
H1
|
D1
|
Z-d
|
a
|
D1
|
Z-d
|
a
|
D1
|
Z-d
|
a
|
(kg)
|
|
50
|
2
|
43
|
265
|
330
|
250
|
125
|
4-18
|
90°
|
125
|
4-18
|
90°
|
125
|
4-18
|
90°
|
8
|
|
65
|
21/2
|
46
|
265
|
362
|
267
|
145
|
4-18
|
90°
|
145
|
4-18
|
90°
|
145
|
4-18
|
90°
|
9
|
|
80
|
3
|
49
|
320
|
375
|
275
|
160
|
8-18
|
45°
|
160
|
8-18
|
45°
|
160
|
8-18
|
45°
|
11
|
|
100
|
4
|
56
|
320
|
410
|
295
|
180
|
8-18
|
45°
|
180
|
8-18
|
45°
|
190
|
8-22
|
45°
|
13
|
|
125
|
5
|
64
|
340
|
425
|
305
|
210
|
8-18
|
45°
|
210
|
8-18
|
45°
|
220
|
8-26
|
45°
|
22
|
|
150
|
6
|
70
|
390
|
465
|
320
|
240
|
8-22
|
45°
|
240
|
8-22
|
45°
|
250
|
8-26
|
45°
|
24
|
訂貨須知：
一、①D673H,D671X氣動蝶閥產品名稱與型號D673H,D671X氣動蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D673H,D671X氣動蝶閥型號，請按D673H,D671X氣動蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
