 d941x電動法蘭蝶閥概述：
d941x電動法蘭蝶閥結構長度短,重量輕; 閥體強度高,殼體試驗壓力為2pn; 蝶閥為雙平板桁架式,流阻小; 具有對介質雙向截止可靠的密封結構,其滲漏量為零; 不必從管路上拆下閥門即可更換密封圈(通徑大于dn700); 軸承為自潤滑軸承,不需注油,磨擦力小; 有立式,臥式兩種安裝形式,根據需要供貨; 閥體,蝶板材料可采用合金鑄鐵,以適用于海水介質.
d941x電動法蘭蝶閥零件材料
|
零件名稱
|
閥體
|
閥座
|
蝶板
|
閥桿
|
|
材料
|
灰鑄鐵 球墨鑄鐵 不銹鋼 碳鋼
|
天然膠 丁晴橡膠 氟化橡膠 三元乙丙橡膠 耐磨橡膠 衛生橡膠
|
鑄鐵電鍍 球墨鑄鐵 不銹鋼 銅合金
|
不
|

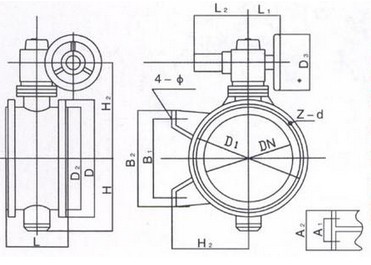

d941x電動法蘭蝶閥尺寸
|
公稱通徑DN
|
結構長度
（標準值）
|
外形尺寸（參考值）
|
連接尺寸9標準植）
|
|
PN0.6MPa PN1.0MPa PN1.6MPa
|
|
毫米
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
108
|
82.5
|
338
|
180
|
65
|
140
|
110
|
88
|
4~14
|
165
|
125
|
99
|
4~18
|
165
|
125
|
99
|
4~18
|
|
65
|
112
|
92.5
|
358
|
180
|
65
|
160
|
130
|
108
|
4~14
|
185
|
145
|
118
|
4~18
|
185
|
145
|
118
|
4~18
|
|
80
|
114
|
100
|
413
|
245
|
72
|
190
|
150
|
124
|
4~18
|
200
|
160
|
132
|
8~18
|
200
|
160
|
132
|
8~18
|
|
100
|
127
|
110
|
428
|
240
|
72
|
210
|
170
|
144
|
4~18
|
220
|
180
|
156
|
8~18
|
220
|
180
|
156
|
8~18
|
|
125
|
140
|
125
|
444
|
240
|
72
|
240
|
200
|
172
|
8~18
|
250
|
210
|
184
|
8~18
|
250
|
210
|
184
|
8~18
|
|
150
|
140
|
142.5
|
553
|
350
|
93
|
265
|
225
|
199
|
8~18
|
285
|
240
|
211
|
8~22
|
285
|
240
|
211
|
8~22
|
|
200
|
152
|
170
|
678
|
350
|
93
|
320
|
280
|
254
|
8~18
|
340
|
295
|
266
|
8~22
|
340
|
295
|
266
|
12~22
|
|
250
|
250
|
197.5
|
742
|
550
|
350
|
375
|
335
|
309
|
12~18
|
395
|
350
|
319
|
12~22
|
405
|
355
|
319
|
12~26
|
|
300
|
270
|
222.5
|
803
|
600
|
350
|
440
|
395
|
363
|
12~22
|
445
|
400
|
370
|
12~22
|
460
|
410
|
370
|
12~26
|
|
350
|
290
|
252.5
|
866
|
600
|
350
|
490
|
445
|
413
|
12~22
|
505
|
460
|
429
|
16~22
|
520
|
470
|
429
|
16~26
|
|
400
|
310
|
282.5
|
940
|
600
|
350
|
540
|
495
|
463
|
16~22
|
565
|
515
|
480
|
16~26
|
580
|
525
|
480
|
16~30
|
|
450
|
330
|
307.5
|
995
|
750
|
380
|
595
|
550
|
518
|
16~22
|
615
|
565
|
530
|
20~26
|
640
|
585
|
548
|
20~30
|
|
500
|
350
|
335
|
1058
|
750
|
380
|
645
|
600
|
568
|
20~22
|
670
|
620
|
582
|
20~26
|
715
|
650
|
609
|
20~33
|
|
600
|
390
|
390
|
1163
|
750
|
380
|
755
|
705
|
667
|
20~26
|
780
|
725
|
682
|
20~30
|
840
|
770
|
720
|
20~36
|
|
700
|
430
|
447.5
|
1283
|
750
|
380
|
860
|
810
|
772
|
24~26
|
895
|
840
|
794
|
24~30
|
910
|
840
|
794
|
24~36
|
|
800
|
470
|
507.5
|
1398
|
750
|
380
|
975
|
920
|
878
|
24~30
|
1015
|
950
|
901
|
24~33
|
1025
|
950
|
901
|
24~39
|
|
900
|
510
|
557.5
|
1498
|
1250
|
380
|
1075
|
1020
|
978
|
24~30
|
1115
|
1050
|
1001
|
28~33
|
1125
|
1050
|
1001
|
28~39
|
|
1000
|
550
|
615
|
1608
|
1500
|
580
|
1175
|
1120
|
1078
|
28~30
|
1230
|
1160
|
1112
|
28~36
|
1255
|
1170
|
1112
|
28~42
|
|
1200
|
630
|
727.5
|
1876
|
1500
|
580
|
1405
|
1340
|
1295
|
32~33
|
1455
|
1380
|
1328
|
32~39
|
1485
|
1390
|
1328
|
32~48
|
d941x電動法蘭蝶閥注意事項:
1：請務必接錯電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外用時最好給電動執行機構外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入執行機構內部。
5：請不要安裝在易爆氣體周圍。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行機構。
8：本廠不接受任何對執行機構的不正當改變和維修的責任
訂貨須知：
一、①d941x電動法蘭蝶閥產品名稱與型號②d941x電動法蘭蝶閥口徑，如果您對d941x電動法蘭蝶閥型號不熟悉，請說明使用介質，溫度，壓力，及連接方式。③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定d941x電動法蘭蝶閥型號，請按d941x電動法蘭蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
