 升降式止回閥(cheekvalve)又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。 啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
高溫高壓旋啟止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式升降止回閥和臥式升降止回閥兩種。旋啟式止回閥分為單瓣式旋啟式止回閥、雙瓣式旋啟式止回閥和多瓣式旋啟式止回閥三種。蝶式止回閥為直通式蝶式止回閥、以上幾種止回閥在連接形式上可分為螺紋連接止回閥、法蘭連接止回閥和焊接止回閥三種。
H41H升降式止回閥執行標準：
|
類型
|
設計與制造
|
結構長度
|
法蘭尺寸
|
壓力溫度
|
試驗-檢驗
|
|
旋啟式止回閥
|
GB12236
|
GB12221
|
GB9113
JB79
|
GB9131
|
GB/T13927
JB/9092
|
|
升降式止回閥
|
GB12235
|
H41H升降式止回閥壓力試驗：
|
公稱壓力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
|
水密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
18.0
|
|
氣密封試驗
|
0.5-0.7
|
H41H升降式止回閥主要零件材料及性能：
|
體、蓋、板
|
閥桿
|
密封面
|
墊片
|
密封面
|
工作溫度℃
|
適用介質
|
|
WCB
|
WCB
|
1Cr13
|
增強柔性石墨
1Cr13/柔性石墨
PTFE
齒輪墊片
|
13Cr
STL
本材料
尼龍
|
≤425
|
水蒸汽油品
|
|
WC6
|
WC6
|
≤540
|
|
WC9
|
WC9
|
≤570
|
|
ZGCr5Mo
|
ZGCr5Mo
|
≤550
|
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni9Ti
|
≤200
|
硝酸類
|
|
ZG1Cr18Ni12Mo9Ti
|
ZG1Cr18Ni12Mo9Ti
|
ZG1Cr18Ni12Mo9Ti
|
≤200
|
醋酸類
|

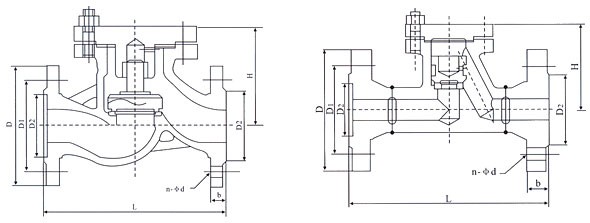

H41H升降式止回閥結構尺寸圖：
升降式止回閥規格主要尺寸和重量：
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
W(kg)
|
|
凸面法蘭
RF
H41H
H41Y
H41W
H41N
16C
16P
16R
|
15
|
130
|
95
|
65
|
45
|
14
|
4-14
|
58
|
2.0
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-14
|
63
|
2.7
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-14
|
71
|
3.5
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-18
|
84
|
5.4
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-18
|
96
|
6.5
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
115
|
9.1
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
145
|
14
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
156
|
25
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
170
|
40
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
201
|
56
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
238
|
90
|
|
2.5MPa
|
15
|
130
|
95
|
65
|
45
|
16
|
4-14
|
60
|
4
|
|
凸面法蘭
RF
H41H
H41Y
H41W
H41N
25
25P
25R
|
20
|
150
|
105
|
75
|
55
|
16
|
4-14
|
64
|
5
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
68
|
6
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-18
|
79
|
9
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-18
|
98
|
12
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-18
|
110
|
16
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-18
|
160
|
24
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-18
|
170
|
31
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-23
|
195
|
45
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-25
|
225
|
68
|
|
150
|
480
|
300
|
250
|
210
|
30
|
8-25
|
255
|
100
|
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-d
|
H
|
重量
|
|
凹凸法蘭
MFM
H41H
H41Y
H41W
H41N
40
40P
40R
40I
|
15
|
130
|
95
|
65
|
40
|
16
|
4-14
|
100
|
4
|
|
20
|
150
|
105
|
75
|
51
|
16
|
4-14
|
105
|
5
|
|
25
|
160
|
115
|
85
|
58
|
16
|
4-14
|
120
|
6
|
|
32
|
180
|
135
|
100
|
66
|
18
|
4-18
|
130
|
9
|
|
40
|
200
|
145
|
110
|
76
|
18
|
4-18
|
135
|
12
|
|
50
|
230
|
160
|
125
|
88
|
20
|
4-18
|
149
|
15
|
|
65
|
290
|
180
|
145
|
110
|
22
|
8-18
|
164
|
18
|
|
80
|
310
|
195
|
160
|
121
|
22
|
8-18
|
169
|
25
|
|
100
|
350
|
230
|
190
|
150
|
24
|
8-23
|
194
|
35
|
|
125
|
400
|
270
|
220
|
176
|
28
|
8-25
|
225
|
65
|
|
150
|
480
|
300
|
250
|
204
|
30
|
8-25
|
255
|
100
|
| |
15
|
210
|
105
|
75
|
40
|
18
|
4-14
|
100
|
7
|
|
凹凸法蘭
MFM
H41H
H41Y
H41W
H41N
64
64P
64R
64I
|
20
|
230
|
125
|
90
|
51
|
20
|
4-18
|
110
|
11
|
|
25
|
230
|
135
|
100
|
58
|
22
|
4-18
|
125
|
13
|
|
32
|
260
|
150
|
110
|
66
|
24
|
4-23
|
152
|
14
|
|
40
|
260
|
165
|
125
|
76
|
24
|
4-23
|
168
|
20
|
|
50
|
300
|
175
|
135
|
88
|
26
|
4-23
|
170
|
23
|
|
65
|
340
|
200
|
160
|
110
|
28
|
823
|
188
|
37
|
|
80
|
380
|
210
|
170
|
121
|
30
|
8-23
|
205
|
46
|
|
100
|
430
|
250
|
200
|
150
|
32
|
8-25
|
230
|
68
|
|
125
|
500
|
295
|
240
|
176
|
36
|
8-30
|
245
|
93
|
|
150
|
550
|
340
|
280
|
204
|
38
|
8-34
|
265
|
120
|
| |
15
|
210
|
105
|
75
|
40
|
20
|
4-14
|
100
|
7
|
|
凹凸法蘭
MFM
H41H
H41Y
H41W
H41N
100
100P
100R
100I
|
20
|
230
|
125
|
90
|
51
|
22
|
4-18
|
110
|
11
|
|
25
|
230
|
135
|
100
|
58
|
24
|
4-18
|
125
|
13
|
|
32
|
260
|
150
|
110
|
66
|
24
|
4-23
|
140
|
14
|
|
40
|
260
|
165
|
125
|
76
|
26
|
4-23
|
168
|
25
|
|
50
|
300
|
195
|
145
|
88
|
28
|
4-25
|
170
|
28
|
|
65
|
340
|
200
|
170
|
110
|
32
|
8-25
|
188
|
42
|
|
80
|
380
|
230
|
180
|
121
|
34
|
8-25
|
205
|
65
|
|
100
|
430
|
265
|
210
|
150
|
38
|
8-30
|
230
|
95
|
|
125
|
500
|
310
|
250
|
176
|
42
|
8-34
|
245
|
115
|
|
150
|
550
|
350
|
290
|
204
|
46
|
12-34
|
265
|
142
|
訂貨須知：
一、①H41H升降式止回閥產品名稱與型號②H41H升降式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H41H升降式止回閥型號，請按H41H升降式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站.如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
