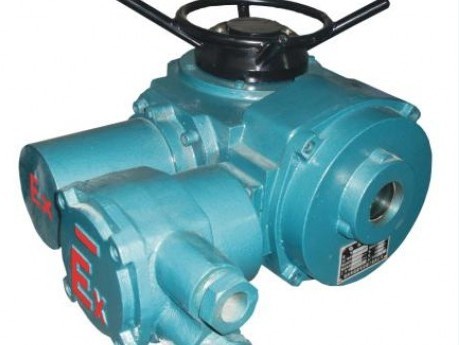

 產品名稱：Z系列防爆型電動裝置
型號：DZB
規格：DZB10
防爆型多回轉電動裝置DZB，防護等級為ExDII BT4，適用于對閘閥、截止閥等閥門進行操作，防護等級IP65，輸出轉矩范圍：50-10000Nm，輸出轉速范圍：12-36rpm.是閥門實現開啟、關閉或調節控制的驅動設備。DZW型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。
廣泛應用于管道為爆炸型氣體或煤礦底采掘面使用，質量穩定，防爆性能好，我公司已可以生產帶防爆的電壓為三相660V，380V，兩相220V，產品外觀，質量，屢屢受到使用單位好評！
除普通開關型以外，產品另可以有一體化防爆型，智能一體化防爆型滿足更多實際要求需要。
DZB系列閥門電動裝置可靠的設計，可適用于不同控制系數、不同工作環境的需要。
本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪?duì)閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
多回轉電動電動裝置按防類型分：有普通型、戶外型和隔爆型
按控制方式分：有常規型、一體化型和智能一體化型
按連接型式分：有轉矩型、電站型和推力型。
隔爆型多回轉電動裝置工作環境和主要技術參數
1電源：電機為三相交流，380V （特殊訂貨660V 或220 V）, 50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2 工作環境：
2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2 相對濕度：≤90%（25℃時）。
2.3防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
2.4防護等級：戶外型和防爆型為IP55 （特殊訂貨IP67） 。
3 工作制：短時10分鐘 （特殊訂貨30分鐘） 。
|
DZB系列隔爆型多回轉電動裝置性能參數表
|
|
型 號
|
公稱
轉矩
(N.m)
|
最大控制轉矩
(N.m)
|
最小控制轉矩
(N.m)
|
輸出軸轉圈數
(圈)
|
允許通過閥桿直徑
(mm)
|
手動速比
|
輸出轉速
(r/min)
|
電機
功率
(kw)
|
|
DZB5
|
50
|
75
|
≤25
|
150
|
28
|
1∶1
|
18
|
0.12
|
|
DZB10A
|
100
|
150
|
≤50
|
160
|
24、36
|
0.25
0.37
|
|
DZB15A
|
150
|
225
|
≤75
|
|
DZB20A
|
200
|
300
|
≤100
|
40
|
0.55
0.75
|
|
DZB20A(Ⅰ)
|
28
|
|
DZB30A
|
300
|
450
|
≤150
|
40
|
24
|
0.75
|
|
DZB30A(Ⅰ)
|
28
|
|
DZB45A
|
450
|
675
|
≤225
|
110
|
48
|
24
|
1.1
|
|
36
|
1.5
|
|
DZB60A
|
600
|
900
|
≤300
|
24
|
1.5
|
|
36
|
2.2
|
|
DZB90
|
900
|
1350
|
≤450
|
60
|
24
|
2.2
|
|
DZB90(Ⅰ)
|
48
|
36
|
3.0
|
|
DZB120
|
1200
|
1800
|
≤600
|
60
|
24
|
3.0
|
|
DZB120(Ⅰ)
|
48
|
|
DZB180
|
1800
|
2160
|
≤900
|
140
|
70
|
25∶1
|
24
|
4.0
|
|
36
|
5.5
|
|
DZB250
|
2500
|
3000
|
≤1250
|
24
|
5.5
|
|
DZB350
|
3500
|
4200
|
≤1750
|
75
|
13∶1
|
18
|
7.5
|
|
DZB500
|
5000
|
6000
|
≤2500
|
10
|
|
DZB800
|
8000
|
9600
|
≤4000
|
120
|
80
|
90∶1
|
12
|
13
|
|
DZB1000
|
10000
|
12000
|
≤5000
|
100
|
15
|
注：(Ⅰ)表示電站型
隔爆型多回轉電動裝置訂貨應提供如下資料：
1、本裝置一般按右旋關閉閥門調整出廠，如左旋關閉的閥門選配電裝時應特殊說明;
2、注明閥門全行程的總?cè)?shù);
3、訂購落地支架應注明上傳或下傳;
4、用戶如要我廠協助選訂本裝置需提供;
4-1、閥門種類、型號、規格、閥桿直徑和旋向;
4-2、介質參數，如溫度、壓力等;
4-3、如防護等級需IP65，用戶訂貨時需指明。
隔爆型多回轉電動裝置電氣控制部分
隔爆型多回轉電動裝置的電氣控制是根據電力部規劃設計總院制定的閥門電動裝置《“95”典設》設計，其特點是為適應電站自動化水平的提高，滿足計算機控制的需要，為此在行程控制機構上最多可增設開、關向各四只微動開關（特殊訂貨時，開度指示器上可增設中途開關）。并設有51芯接線端子（見端子接線圖）用戶可根據自己的控制線路選用（圖一、二、三、四）。 |
