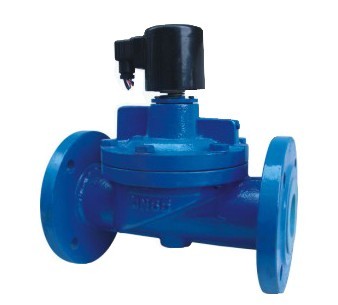

 ZCS防爆水用電磁閥適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。
防爆水用電磁閥技術參數
|
工作介質
|
水、粘度≦4°E的油及其它非腐蝕性流體
|
|
介質溫度℃
|
≦60
|
|
公稱壓力（MPa）
|
1.0
|
|
工作壓差（MPa）
|
0.05~1.0
|
0.1~1.0
|
0.15~1.0
|
|
電源電壓
|
AC220V 其余規格可作特殊訂貨
|
|
額定流量系數
（KV）
|
按JB/T7352-94規定
|
|
泄漏量
（ml/min）
|
按JB/T7352-94＆#903;F規定
|
|
公稱通徑
（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
功耗（VA）
|
17
|
30
|

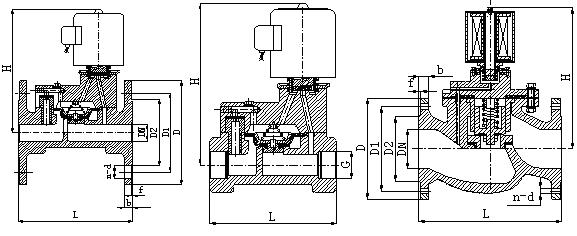

防爆水用電磁閥安裝尺寸
|
公稱通徑
(DN)
|
內螺紋連接
|
法蘭連接
|
|
外形尺寸
|
內螺紋
|
外形尺寸
|
法蘭尺寸
|
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
|
15
|
112
|
80
|
1/2
|
|
|
|
|
|
|
|
|
|
20
|
119
|
80
|
3/4
|
|
|
|
|
|
|
|
|
|
25
|
123
|
90
|
1
|
130
|
160
|
115
|
85
|
65
|
φ4-14
|
16
|
3
|
|
32
|
137
|
140
|
1¼
|
137
|
180
|
140
|
100
|
76
|
φ4-18
|
18
|
3
|
|
40
|
152
|
156
|
1½
|
152
|
200
|
150
|
110
|
84
|
φ4-18
|
18
|
3
|
|
50
|
164
|
180
|
2
|
164
|
230
|
165
|
125
|
99
|
φ4-18
|
20
|
3
|
|
65
|
|
|
|
222
|
290
|
185
|
145
|
118
|
φ4-18
|
20
|
3
|
|
80
|
|
|
|
253
|
310
|
200
|
160
|
132
|
φ8-18
|
22
|
3
|
|
100
|
|
|
|
260
|
350
|
220
|
180
|
156
|
φ8-18
|
24
|
3
|
|
125
|
|
|
|
315
|
400
|
250
|
210
|
184
|
φ8-18
|
26
|
3
|
|
150
|
|
|
|
350
|
480
|
285
|
240
|
211
|
φ8-22
|
26
|
3
|
|
200
|
|
|
|
390
|
600
|
340
|
295
|
266
|
φ8-22
|
26
|
3
|
|
250
|
|
|
|
430
|
730
|
395
|
350
|
319
|
φ12-22
|
28
|
3
|
|
300
|
|
|
|
480
|
850
|
445
|
400
|
370
|
φ12-22
|
28
|
4
|
防爆水用電磁閥相關產品：
快裝式氣動角座閥、對焊式氣動角座閥、ZQDF蒸汽絲扣電磁閥、ZQDF系列蒸汽電磁閥、2L系列蒸汽電磁閥、ZCZP中溫蒸汽電磁閥、ZCZG/ZCZH系列高溫高壓電磁閥、ZCS(DF)絲扣水用電磁閥、ZCS水用電磁閥、ZCM煤氣電磁閥、ZCG高溫電磁閥、ZBSF全不銹鋼蒸汽電磁閥、Y型氣動絲扣角座閥、Y型法蘭氣動角座閥、2W-F連體法蘭電磁閥、2W分步直動式電磁閥
防爆水用電磁閥訂貨須知：
①ZCS水用電磁閥型號 ②ZCS水用電磁閥公稱通徑 ③ZCS水用電磁閥公稱壓力 ④ZCS水用電磁閥工作介質 ⑤ZCS水用電磁閥工作壓差 ⑥ZCS水用電磁閥介質溫度 ⑦ZCS水用電磁閥電源電壓及頻率 ⑧ZCS防爆水用電磁閥介質粘度。
+22
㈡電磁閥正常工 作時的電壓為220V V 如超過此范圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
-15
㈢閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
㈣當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的雙德閥門公司專家為您審核把關。
㈤特殊訂貨：
?、偃缒x購氟橡膠膜片（Viton）則在訂單中注明V，其介質量高溫度可達到130℃；如您選購三元乙丙膠膜片（EPDM）則注明E，其介質最高溫度可達到110℃。
?、谛枰ㄌm連接可在訂貨時說明。
