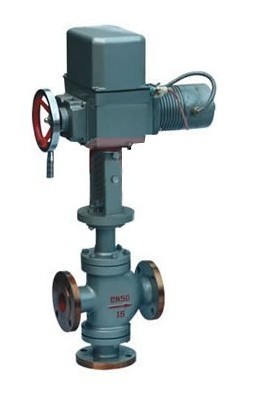

 ZAZQ(X)型電動三通合流(分流)調節閥有合流和分流二種型式，由DKZ電動執行機構和三通合流或三通分流調節組成，以電源為動力，接受統一的標準信號0～10mA DC或4-20mA Dc驅使閥門開度與此操作信號相對應。合流閥的作用是將一種流體分成兩路流體。分流合流閥只能對應選用，但當DN≤80時，合流閥可用于分流場合?？商娲鷥膳_(tái)單、雙座調節閥，節省投資，占據空間小。三通調節閥通常用于熱交換器的兩種介質調節，及簡單的配比調節。
電動三通調節閥主要技術參數：
|
公稱通徑mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
|
|
|
|
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
52
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
公稱壓力 MPa
|
1.6 4.0 6.0
|
|
流量特性
|
直線
|
|
執
行
機
構
|
Ⅱ型
|
DKZ-310
|
DKZ-310
|
DKZ-410
|
DKZ-510
|
DKZ-510
|
|
Ⅲ型
|
DKZ-510C
|
DKZ-310C
|
DKZ-410C
|
DKZ-510C
|
DKZ-510C
|
|
出軸推力(N)
|
4000
|
4000
|
6400
|
16000
|
16000
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
上閥蓋型式
|
1.6
|
1.0
|
2.5
|
1.6
|
1.5
|
1.0
|
0.65
|
0.4
|
0.3
|
0.16
|
0.26
|
0.18
|
|
允許壓差(MPa)
|
普通式(常溫型)，熱片式(中溫型)
|
|
介質溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
|
可調比
|
30:1
|
|
法蘭標準
|
鑄鐵按JB78-59，鑄鋼按JB79-59
|
|
輸入阻抗
|
Ⅱ型：200 Ⅲ型：250
|
|
出廠狀態
|
電開(對上閥座而言)，如需電關，訂貨時應注明
|
|
項目
|
指標值
|
|
基本誤差％
|
≤±3.5
|
|
回差％
|
≤2.5
|
|
死區％
|
≤3.0
|
|
始終點偏差％
|
電開、電關
|
±2.5
|
|
|
±2.5
|
|
允許泄量L/H
|
符合JB/T7387-94Ⅲ 級 小于閥的額定容量×10-3
|
|
公稱
通徑
DN
|

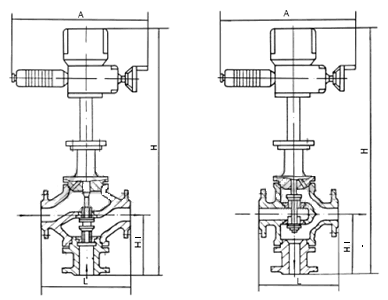

A
|
L
|
H
|
H1
|
|
分流
|
合流
|
PN1.6
|
PN4.0
|
PN6.4
|
分流
|
合流
|
PN1.6
|
PN4.0
|
PN6.4
|
PN1.6
|
PN4.0
|
PN6.4
|
|
普通型
|
熱片型
|
普通型
|
熱片型
|
|
25
|
520
|
490
|
185
|
190
|
200
|
|
|
715
|
865
|
|
|
|
140
|
150
|
160
|
|
32
|
520
|
490
|
200
|
210
|
210
|
|
|
721
|
871
|
|
|
|
150
|
160
|
170
|
|
40
|
520
|
490
|
220
|
230
|
235
|
|
|
733
|
883
|
|
|
|
160
|
170
|
180
|
|
50
|
520
|
490
|
250
|
255
|
265
|
|
|
748
|
898
|
|
|
|
180
|
190
|
200
|
|
65
|
520
|
520
|
275
|
285
|
295
|
|
|
839
|
999
|
|
|
|
200
|
220
|
220
|
|
80
|
520
|
520
|
305
|
310
|
320
|
872
|
1032
|
842
|
1002
|
225
|
250
|
265
|
210
|
230
|
240
|
|
100
|
520
|
520
|
350
|
355
|
370
|
896
|
1056
|
846
|
1006
|
245
|
275
|
285
|
220
|
250
|
260
|
|
125
|
520
|
520
|
410
|
425
|
440
|
947
|
1162
|
897
|
1112
|
284
|
320
|
325
|
260
|
300
|
300
|
|
150
|
520
|
520
|
450
|
460
|
475
|
947
|
1162
|
897
|
1112
|
305
|
340
|
340
|
280
|
320
|
320
|
|
200
|
520
|
520
|
550
|
560
|
570
|
965
|
1180
|
905
|
1120
|
350
|
400
|
410
|
320
|
380
|
380
|
|
250
|
520
|
520
|
670
|
740
|
750
|
|
|
|
|
|
|
|
|
|
|
|
300
|
520
|
520
|
770
|
805
|
820
|
|
|
|
|
|
|
|
|
|
電動三通調節閥根據結構分為九個大類： (1)單座調節閥； (2)雙座調節閥； (3)套筒調節閥； (4)角形調節閥； (5)三通調節閥； (6)隔膜閥； (7)蝶閥； (8)球閥； (9)偏心旋轉閥。前6種為直行程，后三種為角行程。
調節閥、用于調節介質的流量、壓力和液位。根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。調節閥由電動執行機構或氣動執行機構和調節閥兩部分組成。調節并通常分為直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。 閥門是流體輸送系統中的控制部件，具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能。 用于流體控制系統的閥門，從最簡單的截止閥到極為復雜的自控系統中所用的各種閥門，其品種和規格相當繁多。 閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。閥門的公稱通經從幾mm 的儀表針型閥到10m 的工業管路用閥。閥門的工作壓力可從1.3×10－3MPa 到1000MPa 的超高壓。工作溫度從－269℃的超低溫到1430℃的高溫。閥門的啟閉可采用多種控制方式，如手動、氣動、電動、液動、電-氣或電-液聯動及電磁驅動等；也可在壓力、溫度或其他形式傳感信號的作用下，按預定的要求動作，或者只進行簡單的開啟或關閉。公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-1500LB、JIS10-20K 公稱通徑或口徑：DN10～500、NPS 1/2 ～36" 連接方式：法蘭、對焊、螺紋等適用溫度：-196℃～700℃ 驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。本類閥門在管道中一般應當水平安裝。
電動三通調節閥產品特點
1、流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
2、除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
3、伺服放大器采用深度動態負反饋，可提高調節精度。
4、電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
5、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
6、節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
7、波紋管密封型對移動的閥桿形成完全的密封，堵絕流體外漏。
電動三通調節閥安裝
1、安裝前必須仔細閱讀說明書，切斷有關電源并必須由專業技術人員進行安裝。
2、水流方向必須同閥體上的箭頭方向相同。
3、閥體須位于盤管接水盤上方，以保證出現滴水時落入接水盤中。
4、閥體及驅動器必須安裝于垂直方向±60℃范圍內，其上方應至少有30mm空間用于拆裝。
5、與周圍管道、設備、建筑物必須保持足夠的維修操作空間，必須安裝在維修人員通過檢修孔能觸及到的地方。
6、閥體安裝完畢并與管路通過試壓后才可安裝驅動器。
7、若驅動器已經裝到閥體上，那么在安裝調試過程中絕對不能對驅動器施力，否則會損壞驅動器。
定貨須知：
1.ZAZQ、ZAZX電動三通調節閥產品型號與名稱 2.ZAZQ、ZAZX電動三通調節閥公稱通徑DN(mm) 3.ZAZQ、ZAZX電動三通調節閥公稱壓力 4.ZAZQ、ZAZX電動三通調節閥流量特性 5.ZAZQ、ZAZX電動三通調節閥體材質 6.ZAZQ、ZAZX電動三通調節閥額定流量系數 7.ZAZQ、ZAZX電動三通調節閥介質種類和溫度范圍 8.ZAZQ、ZAZX電動三通調節閥閥前后壓力(壓差) 9.ZAZQ、ZAZX電動三通調節閥電源電壓和控制信號 10.ZAZQ、ZAZX電動三通調節閥其它特殊要求
若已經由設計單位選定雙德閥門公司的型號，請按型號直接向我司銷售部訂購。
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的雙德閥門公司專家為您審核把關。
