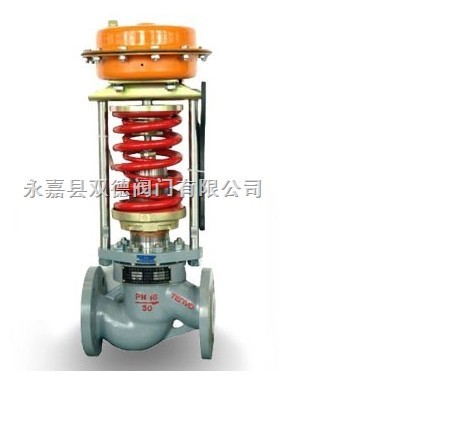

 自力式壓力調節閥zzyp是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。自力式壓力調節閥最大特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。自力式壓力調節閥采用快開流量特征，動作靈敏，密封性能好，因而廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中用氣體、液體及蒸汽介質減壓、穩壓（用于閥后壓力調節），或泄壓、穩壓（用于閥前壓力調節）的自動控制。
ZZY型自力式壓力調節閥從閥體結構分類有：ZZYP（自力式單座壓力調節閥）；ZZYN（自力式雙座壓力調節閥）；ZZYM（自力式套筒壓力調節閥）。
自力式壓力調節閥zzyp外形尺寸
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
法蘭接管尺寸B
|
383
|
512
|
603
|
862
|
1023
|
1380
|
1800
|
2000
|
2200
|
|
法蘭端面距L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
壓
力
調
節
范
圍
KP
|
15-140
|
H |
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
940
|
1000
|
|
A
|
280
|
308
|
|
130-300
|
H
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
900
|
950
|
|
A
|
176
|
230
|
|
280-500
|
H
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
890
|
940
|
|
A
|
176
|
194
|
280
|
|
480-1000
|
H
|
445
|
480
|
670
|
740
|
780
|
850
|
860
|
880
|
930
|
|
A
|
176
|
194
|
280
|
|
600-1500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|
A
|
85
|
96
|
|
1000-2500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|
A
|
85
|
96
|
|
重量KG
|
26
|
37
|
42
|
72
|
90
|
114
|
130
|
144
|
180
|
200
|
250
|
|
導壓管接頭螺紋
|
M16 1.5
|
自力式壓力調節閥zzyp工作原理
用于控制閥后壓力調壓閥的作用方式為壓閉型。其原理如下：介質由箭頭方向流入閥體、經閥芯、閥座節流后輸出。另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓之目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度減小，直至閥后壓力下降到設定值為止。同理，如閥后壓力降低，作用在膜片上的力減小，由彈簧的反作用力，帶動閥芯，使閥門開啟度增大，直到閥后壓力上升到設定值為止。
用于控制閥前壓力的調壓閥，閥的作用方式為壓開型。其原理如下：質由箭頭方向流入閥體，另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓之目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度增大，直至閥前壓力下降到設定值為止。同理，如閥前力降低，作用在膜片上的力減小，由彈簧的反作用力，帶動閥芯，使閥門開啟度減小，直到閥后壓力上升到設定值為止。
自力式壓力調節閥zzyp主要性能參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
額定行程mm
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
|
公稱壓力PN（MPa）
|
1.6、4.0、6.4
|
|
壓力調節范圍（KPa）
|
15-50 40-80 60-100 80-140 120-180 160-220 200-260 240-300
280-350 330-400 380-450 430-500 480-560 540-620 600-700
680-800 780-900 880-1000 600-1500 1000-2500
|
|
流量特性
|
快開
|
|
調節精度%
|
|
|
使用溫度℃
|
≤350
|
|
允許泄漏量
|
硬密封（L/h）
|
單座：≤10-4閥額定容量（Ⅳ級；雙座、套筒：≤5×10-3閥額定容量（Ⅱ級）
|
|
軟密封（ml/h）
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.7
|
4.0
|
6.75
|
11.10
|
11.60
|
|
減壓比
|
最大
|
10
|
|
最小
|
1.25
|
2、閥后壓力調節閥，其閥前壓力與閥后壓力的關系：
自力式壓力調節閥zzyp本身是一個調節系統，閥本身又有一定的壓降要求，對閥后壓力調節閥，為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值。
|
閥前壓力KPa
|
30
|
50
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
|
閥后壓力KPa
|
15-24
|
15-40
|
15-80
|
15-120
|
20-160
|
25-200
|
30-240
|
35-280
|
40-320
|
45-360
|
50-400
|
55-440
|
60-480
|
| |
|
閥前壓力KPa
|
650
|
700
|
750
|
800
|
850
|
900
|
950
|
1000
|
1250
|
1500
|
2000
|
2500
|
3000
|
|
閥后壓力KPa
|
65-520
|
170-560
|
75-600
|
80-640
|
85-680
|
90-720
|
95-760
|
100-800
|
125-1000
|
150-1200
|
200-1600
|
250-2000
|
300-2400
|
定貨須知：
1.自力式壓力調節閥zzyp產品型號與名稱 2.ZZY型自力式壓力調節閥公稱通徑DN(mm) 3.ZZY型自力式壓力調節閥公稱壓力 4.ZZY型自力式壓力調節閥流量特性 5.ZZY型自力式壓力調節閥體材質 6.ZZY型自力式壓力調節閥額定流量系數 7.ZZY型自力式壓力調節閥介質種類和溫度范圍 8.ZZY型自力式壓力調節閥閥前后壓力(壓差) 9.ZZY型自力式壓力調節閥電源電壓和控制信號 10.ZZY型自力式壓力調節閥其它特殊要求
若已經由設計單位選定雙德閥門公司的自力式壓力調節閥型號，請按自力式壓力調節閥型號直接向我司銷售部訂購。
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的雙德閥門公司專家為您審核把關。
感謝您訪問我們的網站【http://www.yl459.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
