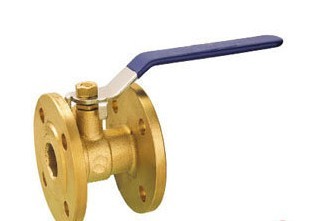

 銅球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
銅球閥優點
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
Q41F-16T銅球閥的詳細資料：
| 序 號 |
零 件 |
材 料 |
規 格 |
| 1 |
閥 體 |
黃銅 CW617N / HPb59-1 |
全部 |
| 2 |
閥 蓋 |
黃銅 CW617N / HPb59-1 |
全部 |
| 3 |
球體 |
黃銅 CW617N / HPb59-1 |
全部 |
| 4 |
密封圈 |
聚四氟乙烯 |
全部 |
| 5 |
旋銷 |
黃銅 CW617N / HPb59-1 |
全部 |
| 6 |
填料 |
聚四氟乙烯 |
全部 |
| 7 |
填料壓蓋 |
黃銅 CW617N / HPb59-1 |
全部 |
| 8 |
手柄 |
碳鋼(鍍鉻) |
全部 |
| 9 |
手柄螺母 |
不銹鋼或鋼(鍍鋅) |
全部 |
| 10 |
手柄套 |
塑料PVC |
全部 |
公稱口徑：DN15-200
公稱壓力：1.0MPa-1.6MPa
Q41F-16T銅球閥的結構尺寸：
| 公稱通徑DN |
長度L |
中心高H |
手輪直徑D |
| 20 |
72 |
73 |
160 |
| 25 |
76 |
76 |
160 |
| 32 |
76 |
86 |
174 |
| 40 |
82 |
93 |
174 |
| 50 |
89 |
101 |
174 |
| 65 |
96 |
123 |
168 |
| 80 |
106 |
131 |
189 |
| 100 |
126 |
143 |
230 |
|
