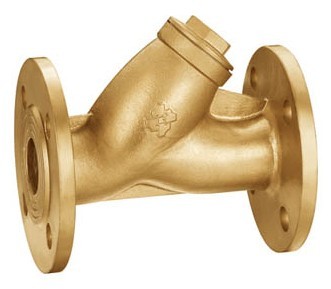

 黃銅過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，通常安裝于、、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件免受磨損和堵塞。減壓閥水力控制閥過濾器
黃銅過濾器產品特點
全銅Y型過濾器過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮?？砂从脩粢笾谱鳛V網過濾器
黃銅過濾器主要性能規范 Chief property and specification
| 型號 Type |
連接形式 Connect the form |
公稱壓力 PN Nominal pressure |
試驗壓力 Test pressure |
工作壓力 Working pressure |
殼體材料 Shell material |
過濾網材料 Filter the network material |
網眼總面積 The whole area of the mesh |
| SY4P-10 |
法蘭 Flange |
1.0 |
1.1 |
1.0 |
灰鑄鐵 Gray casting iron |
不銹鋼 Stainless steel |
3-4DN |
| SY1P-10 |
內螺紋 Interior whorl |
| SY4P-16 |
法蘭 Flange |
1.6 |
1.76 |
1.6 |
球墨鑄鐵 Nodular cast iron |
不銹鋼 Stainless steel |
3-4DN |
| SY1P-16 |
內螺紋 Interior whorl |
| SY4P-25 |
法蘭 Flange |
2.5 |
2.75 |
2.5 |
碳鋼 Carbon steel |
不銹鋼 Stainless steel |
3-4DN |
| SY1P-25 |
內螺紋 Interior whorl |
黃銅過濾器主要連接尺寸 (mm) Size of main connection
| 公稱通徑 DN Nominal Diameter |
尺寸 (mm) Size |
| L |
H |
H1 |
| 螺紋Whorl |
法蘭 Flange |
螺紋Whorl |
法蘭 Flange |
螺紋Whorl |
法蘭 Flange |
| 15 |
90 |
140 |
75 |
73 |
105 |
103 |
| 20 |
100 |
150 |
85 |
88 |
123 |
127 |
| 25 |
110 |
160 |
95 |
93 |
140 |
137 |
| 32 |
130 |
180 |
102 |
100 |
152 |
148 |
| 40 |
160 |
220 |
117 |
115 |
170 |
168 |
| 50 |
190 |
230 |
140 |
155 |
174 |
195 |
| 65 |
|
250 |
|
198 |
|
270 |
| 80 |
|
280 |
|
210 |
|
295 |
| 100 |
|
350 |
|
250 |
|
344 |
| 125 |
|
400 |
|
305 |
|
422 |
| 150 |
|
440 |
|
358 |
|
485 |
| 200 |
|
500 |
|
450 |
|
602 |
| 250 |
|
580 |
|
503 |
|
710 |
| 300 |
|
670 |
|
578 |
|
815 |
| 350 |
|
780 |
|
598 |
|
844 |
| 400 |
|
850 |
|
618 |
|
872 |
| 450 |
|
850 |
|
693 |
|
978 |
| 500 |
|
1000 |
|
765 |
|
1080 |
訂貨須知：
一、①黃銅過濾器產品名稱與型號②黃銅過濾器口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定黃銅過濾器型號，請按黃銅過濾器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
