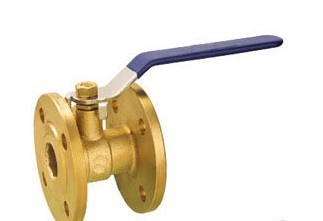

 黃銅球閥在管道內流體上主要用于切斷、分配和改變介質流動方向，設計成V形開口的球閥還具有良好的流量調節功能。利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。
特點
1、適用于經常操作，啟閉迅速、輕便。
2、流體阻力小。
3、結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好
5、不受安裝方向的限制，介質的流向可任意。Q41F-16T黃銅球閥的詳細資料：
| 序 號 |
零 件 |
材 料 |
規 格 |
| 1 |
閥 體 |
黃銅 CW617N / HPb59-1 |
全部 |
| 2 |
閥 蓋 |
黃銅 CW617N / HPb59-1 |
全部 |
| 3 |
球體 |
黃銅 CW617N / HPb59-1 |
全部 |
| 4 |
密封圈 |
聚四氟乙烯 |
全部 |
| 5 |
旋銷 |
黃銅 CW617N / HPb59-1 |
全部 |
| 6 |
填料 |
聚四氟乙烯 |
全部 |
| 7 |
填料壓蓋 |
黃銅 CW617N / HPb59-1 |
全部 |
| 8 |
手柄 |
碳鋼(鍍鉻) |
全部 |
| 9 |
手柄螺母 |
不銹鋼或鋼(鍍鋅) |
全部 |
| 10 |
手柄套 |
塑料PVC |
全部 |
公稱口徑：DN15-200
公稱壓力：1.0MPa-1.6MPa
黃銅球閥的結構尺寸：
| 公稱通徑DN |
長度L |
中心高H |
手輪直徑D |
| 20 |
72 |
73 |
160 |
| 25 |
76 |
76 |
160 |
| 32 |
76 |
86 |
174 |
| 40 |
82 |
93 |
174 |
| 50 |
89 |
101 |
174 |
| 65 |
96 |
123 |
168 |
| 80 |
106 |
131 |
189 |
| 100 |
126 |
143 |
230 |
訂貨須知：
一、①Q41F-16T黃銅球閥產品名稱與型號②Q41F-16T黃銅球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q41F-16T黃銅球閥型號，請按Q41F-16T黃銅球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
