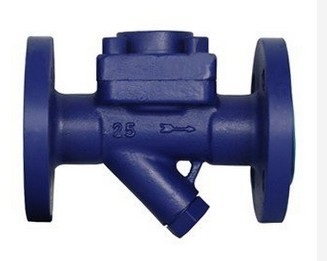

 CS46H膜盒式蒸汽疏水閥熱靜力型膜盒式蒸汽疏水閥（蒸汽壓力平衡式）是目前國際上最常用的先進節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。它的優點是：自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；最大背壓率 ≤80% ，膜盒堅固，使用壽命長。 雙德膜盒式蒸汽疏水閥適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。
CS46H膜盒式蒸汽疏水閥工作原理
膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃ 和 30 ℃ 兩種膜盒供選擇。
膜盒式蒸汽疏水閥主要性能和零部件
|
部件名稱
|
材 料
|
|
閥體 閥蓋
|
WCB
|
|
膜盒
|
1Cr18Ni9Ti
|
|
膜片
|
哈氏合金
|
|
閥座
|
3Cr13
|
|
過濾網
|
1Cr18Ni9Ti
|
膜盒式蒸汽疏水閥型號規格外型尺寸表
|
產品型號
|
通徑 (mm)
|
連接方式
|
閥體材料
|
工作壓力
范圍(MPa)
|
最高允許溫度℃
|
外型尺寸 (mm)
|
|
L
|
H1
|
H2
|
W
|
|
CS16H-16C
|
15-20
|
內螺紋
|
WCB
|
0.05~1.6
|
250
|
100
|
58
|
55
|
70
|
|
25
|
0.05~1.6
|
250
|
120
|
58
|
55
|
70
|
|
32-40
|
0.05~1.6
|
250
|
150
|
68
|
68
|
90
|
|
50
|
|
250
|
160
|
68
|
68
|
90
|
|
CS16Y-25C
CS16Y-40
CS66Y-40
|
15-20
|
法蘭
|
WCB
|
0.05~2.5
|
250
|
150
|
58
|
55
|
70
|
|
25
|
0.05~2.5
|
250
|
160
|
58
|
55
|
70
|
|
30-50
|
0.05~2.5
|
250
|
230
|
85
|
60
|
|
訂貨須知：
一、①CS46H膜盒式蒸汽疏水閥產品名稱與型號②CS46H膜盒式蒸汽疏水閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定CS46H膜盒式蒸汽疏水閥型號，請按CS46H膜盒式蒸汽疏水閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
