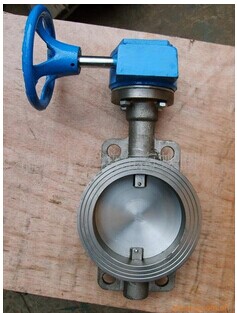

 對夾式通風蝶閥——用途及特點
D71w蝶閥是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。 電動通風蝶閥通風蝶閥是一種非密閉型蝶閥?！”绢?lèi)閥門在管道中一般應當水平安裝。D941W蝶閥采用閥體同質材料加工成密封圈，采用蝸輪傳動。一般適用于工業，環保等管路作通風型調節介質流量之用。通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。電動通風蝶閥驅動力矩小，啟閉靈活，操作方便。電動通風蝶閥閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。電動通風蝶閥蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。電動通風蝶閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。電動通風蝶閥廣泛用于治金、石化、電力、建材、礦山化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。
蝶閥采用標準
法蘭連接尺寸：GB9115-88
結構長度：GB12221-89
壓力試驗：GB/T13927-92：ZBJ16006-90
D71W對夾式通風蝶閥_主要技術參數
|
主要技術參數
|
DN（MM）
|
5-2000
|
|
公稱壓力
|
Pn(MPA)
|
0.05
|
0.25
|
0.6
|
|
試驗壓力PS（MPA）
|
強度試驗
|
0.075
|
0.375
|
0.9
|
|
密封試驗
|
<=1.5%泄漏量
|
|
適用介質
|
煤氣、含塵氣體、煙道氣等
|
|
適用溫度
|
–40～600℃
|
D711W對夾式通風蝶閥_主要零件材料
|
名稱
|
材料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬釩鋼
|
|
閥板
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鈦鋼、鉻鉬釩鋼
|
|
閥桿
|
碳鋼、不銹鋼、2Cr13、鉻鎳鉬鈦鋼
|
|
閥座
|
與閥體相同
|
|
鑲插板
|
氟塑料、柔性石墨
|
對夾式通風蝶閥尺寸可由用戶自行提供...
|
