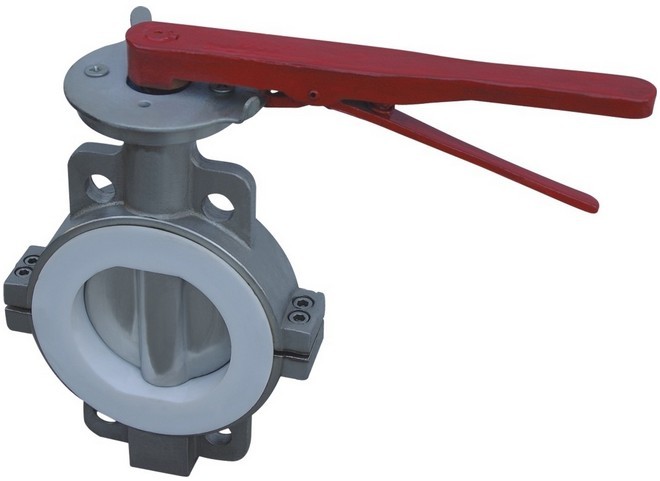

 D71F4襯四氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和 良好調節特性的場合。襯氟蝶閥閥體采用分體式，閥軸兩端的密封由蝶板與閥座 之間的旋轉基面加氟橡膠來控制；從而達到產品結構緊湊、外形美觀，工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。
襯四氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

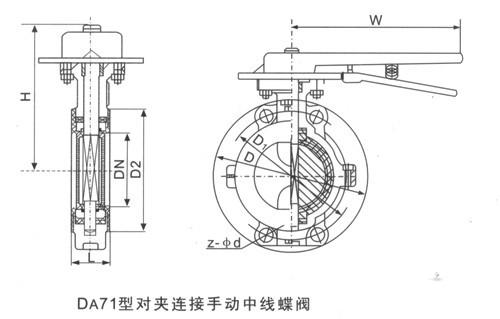

| 公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
| DN(mm) |
NPS(inch) |
PN1.0MPa |
| 40 |
3/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
5/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
| 80 |
3 |
49 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
| 100 |
4 |
56 |
215 |
180 |
155 |
3 |
22 |
8-φ16 |
| 125 |
5 |
64 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
| 150 |
6 |
70 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
| 200 |
8 |
71 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
| 250 |
10 |
76 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
| 300 |
12 |
83 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
| 350 |
14 |
92 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
| 400 |
16 |
102 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
| 450 |
18 |
114 |
615 |
565 |
532 |
4 |
32 |
20-φ25 |
| 500 |
20 |
127 |
670 |
620 |
585 |
4 |
34 |
20-φ25 |
| 600 |
24 |
154 |
780 |
725 |
685 |
5 |
36 |
20-φ30 |
| 700 |
28 |
165 |
895 |
840 |
800 |
5 |
40 |
24-φ30 |
| 800 |
32 |
190 |
1010 |
950 |
905 |
5 |
44 |
24-φ34 |
| 900 |
36 |
203 |
1110 |
1050 |
1005 |
5 |
46 |
28-φ34 |
| 1000 |
40 |
216 |
1220 |
1160 |
1115 |
5 |
50 |
28-φ34 |
| 1200 |
48 |
254 |
1450 |
1380 |
1325 |
5 |
56 |
32-φ41 |
| PN1.6MPa |
| 40 |
3/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
5/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
| 80 |
3 |
49 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
| 100 |
4 |
56 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
| 125 |
5 |
64 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
| 150 |
6 |
70 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
| 200 |
8 |
71 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
| 250 |
10 |
76 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
| 300 |
12 |
83 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
| 350 |
14 |
92 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
| 400 |
16 |
102 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
| 450 |
18 |
114 |
640 |
585 |
545 |
4 |
44 |
20-φ30 |
| 500 |
20 |
127 |
705 |
650 |
608 |
4 |
46 |
20-φ34 |
| 600 |
24 |
154 |
840 |
770 |
718 |
5 |
54 |
20-φ41 |
| 700 |
28 |
165 |
910 |
840 |
788 |
5 |
54 |
24-φ41 |
| 800 |
32 |
190 |
1020 |
950 |
898 |
5 |
54 |
24-φ41 |
| 900 |
36 |
203 |
1120 |
1050 |
998 |
5 |
54 |
28-φ41 |
| 1000 |
40 |
216 |
1255 |
1170 |
1110 |
5 |
60 |
28-φ48 |
訂貨須知：
一、① D371F4襯四氟蝶閥產品名稱與型號②D371F4襯四氟蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D371F4襯四氟蝶閥型號，請按 D371F4襯四氟蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
