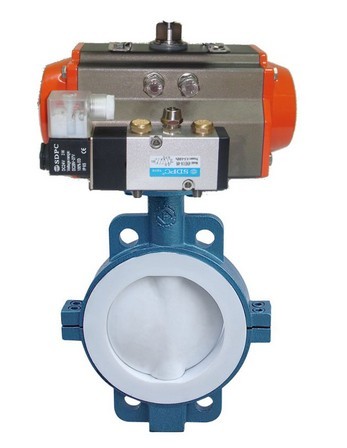

 D671F氣動襯氟蝶閥采用氟塑料襯里技術，與液體接觸的過流部件全部為氟塑料，適用在 -50℃～150℃的各種濃度的王水、、、氫氟酸和各種有機酸、強酸、強氧化劑及其它腐蝕性氣體、液體介質、 FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。D671F46對夾式襯氟蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉的閥門叫蝶閥。D671F對夾式襯氟蝶閥全開到全關通常是小于90°，蝶閥和蝶桿本身沒有自鎖有力，為了蝶板的定位，要在閥桿上加裝氣動執行器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能氣動襯氟蝶閥。
D671F氣動襯氟蝶閥設計標準
技術規范設計標準：GB12238
結構長度：GB12221
法蘭標準：JB/T79-94GB9113.1-26
檢驗試驗：GB/T13927
D671F氣動襯氟蝶閥技術參數和性能
| GTD/ATD氣動執行機構技術參數 |
閥 體 參 數 |
| 類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
DN40～400mm |
| 氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.0、1.6MPa |
| 輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
碳素鋼、不銹鋼、襯F46 |
| 單作用：7N·M～2668N·M |
閥體材質 |
碳素鋼、不銹鋼 |
| 工作溫度 |
常溫型：-20℃～80℃(丁腈橡膠O型圈) |
閥板材質 |
304/316/316L不銹鋼 、襯F46，F(xiàn)4 |
| 高溫型：-20℃～160℃(氟橡膠O型圈) |
閥座密封 |
F46、F2、PP |
| 動作范圍 |
0～90°±5° |
結構形式 |
中線型、無銷型 |
| 接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
溫度 |
-50℃～150℃ |
| GTD110～GTD350/ATD100～200 G1/4″ |
適用介質 |
各種有機酸、強酸、強氧化劑 |
| 閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特點 |
耐腐蝕、維修方便、流量大、流阻小 |
D671F氣動襯氟蝶閥外形尺寸
| 公稱通徑DN |
A |
B |
C |
D |
E |
執行器型號 |
| 壓力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
(僅供參考) |
| 40 |
185 |
282 |
63 |
104 |
32 |
SZ-50 |
| 50 |
185 |
286 |
63 |
104 |
43 |
SZ-50 |
| 65 |
185 |
295 |
70 |
104 |
46 |
SZ-50 |
| 80 |
185 |
300 |
89 |
104 |
46 |
SZ-50 |
| 100 |
215 |
350 |
106 |
115 |
52 |
SZ-85 |
| 125 |
265 |
392 |
120 |
115 |
56 |
SZ-85 |
| 150 |
265 |
430 |
132 |
115 |
56 |
SZ-85 |
| 200 |
300 |
443 |
164 |
127 |
60 |
SZ-95 |
| 250 |
340 |
491 |
200 |
127 |
68 |
SZ-110 |
| 300 |
380 |
565 |
238 |
127 |
78 |
SZ-125 |
| 350 |
485 |
650 |
280 |
164 |
78 |
SZ-160 |
| 400 |
485 |
703 |
302 |
164 |
102 |
SZ-160 |
D671F氣動襯氟蝶閥訂貨說明
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
|
