 防腐閥門廠襯氟蝶閥概述：
氣動防腐閥型號≮D41F46-10C≯，該襯氟蝶閥主要特點 1、體積小、重量輕、操作輕巧、便于安裝、維修。2、密封性能優良可靠、零泄漏,使用壽命長。3、流量特性趨于直線,調節性能最優。 4、結構簡單,開關迅速,90°旋轉啟閉。5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥門的使用。6、可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。7、更換零件襯里材質可適用于各種介質。用戶可以根據工況需要參考以下參數對閥門配用附件！
防腐閥門廠防腐閥性能：
♂主要功能：調節型、切斷型
♂規格結構：雙作用式、單作用式、
♂工作使用氣源：（干燥、清潔工、不含腐蝕性）氣體
♂工作使用氣源壓力：雙作用式（2-8bar）、單作用式（2-8bar）
♂環境溫度：-20℃~+80℃（高溫可定作）。
♂氣動機構行程：角行程（90°~180°）
♂回轉角度：標準型：90° ±5°、非標型：0°~180°.
♂輸出扭矩：雙作用（4~10560N.m）等、單作用（6.9~2668N.m）等
♂接口螺紋：G1/8 G1/4
♂可配用附件：氣源處理三聯件、電磁換向閥（防爆型或普通型）、定位器、限位開關（防爆型或普通型）、手動操作機構
防腐閥門廠防腐閥規格
☆①→型號:軟密封型[D641F、D643F、D641X、D643X]、硬密封型 [D641H、D643H]
☆②→連接分類:2.外螺紋、4.法蘭、6焊接、7.對夾、8.卡篐、9.卡套
☆③→閥板結構分類: 1中線式、0單偏心、2雙偏心、3三偏心
☆④→閥座或密封材質：軟密封型、硬密封型等。
☆⑤→工作壓力:1.6~4.0（MPa）。
☆⑥→閥體、閥蓋材料:碳素鋼、鑄鋼、鉻鎳系不銹鋼、鑄鐵、銅等。
☆⑦→適用溫度:≤550℃。
☆⑧→適用介質:水、蒸汽、油品、液化氣、天然氣、煤氣、尿素等多種介質。
☆⑨→閥體、閥桿材料:不銹鋼、鑄鋼、鑄鐵等。
☆⑩→密封圈材料:柔性石墨墊圈/316＋柔性石墨墊圈。
☆⑾→填料材料:聚四氟乙烯。
適用工況：石油、化工、液化氣站、食品、制藥、城建、樓宇、給排水、水處理等

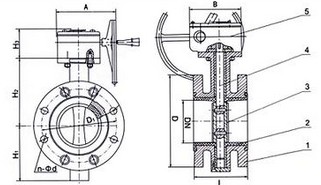

防腐閥門廠D41F46防腐閥門外形連接尺寸
|
公稱通徑
DN(mm)
|
尺寸 (mm)
|
|
L
|
1.0MPa
|
1.6MPa
|
|
D
|
D1
|
Z-Φd
|
D
|
D1
|
Z-Φd
|
|
50
|
108
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
|
80
|
114
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
|
125
|
140
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
|
150
|
140
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
|
200
|
152
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
|
250
|
165
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
|
300
|
178
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
|
350
|
190
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
|
400
|
216
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
|
450
|
222
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
|
500
|
229
|
670
|
620
|
20-26
|
710
|
650
|
20-33
|
|
600
|
267
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
|
700
|
292
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
|
800
|
318
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
訂貨須知：
一、①防腐閥門廠低壓手動蝶閥產品名稱與型號②低壓手動蝶閥口徑，如果您對低壓手動蝶閥型號不熟悉，請說明使用介質，溫度，壓力，及連接方式。③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定低壓手動蝶閥型號，請按低壓手動蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
