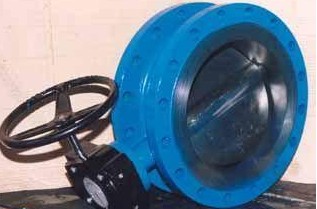

 手動襯膠蝶閥概述：
D41X(半襯)、D41J、D41J(全襯)手動襯膠蝶閥 是用隨閥桿一起轉動的蝶板做啟閉件,用以實現閥門開啟、關閉與調節. 雙德手動襯膠蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小.
手動襯膠蝶閥標準
設計與制造：GB12238
結構長度：GB12221（13系列）
法蘭連接尺寸：GB4216

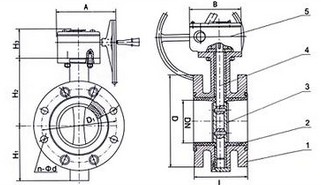

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿
任選附件：蝸輪裝置、氣動裝置、電動裝置
手動襯膠蝶閥用途
密封圈材料代號 適用溫度 適用介質
NR ≤85℃ 水、空氣、酸堿類
CR ≤85℃ 水、煤氣、酸堿類
NBR ≤100℃ 水、油品
CPDM ≤120℃ 水、蒸汽、一般酸堿類
FKM ≤150℃ 水、蒸汽、強酸堿類
手動襯膠蝶閥適用介質
|
密封圈材料代號
|
適用溫度
|
適用介質
|
|
NR
|
≤85℃
|
水、空氣、酸堿類
|
|
CR
|
≤85℃
|
水、煤氣、酸堿類
|
|
NBR
|
≤100℃
|
水、油品
|
|
CPDM
|
≤120℃
|
水、蒸汽、一般酸堿類
|
|
FKM
|
≤150℃
|
水、蒸汽、強酸堿類
|
手動襯膠蝶閥材料
|
閥體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
蝶板
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
|
|
閥桿
|
碳鋼鍍鎳磷、不銹鋼
|
|
閥座密封圈
|
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
|
|
氣動裝置
|
組合件
|
手動襯膠蝶閥主要尺寸參數
|
公稱通徑DN
|
L
mm
|
D
mm
|
D1
mm
|
n-d（mm）
|
H1
mm
|
H2
mm
|
質量
|
|
PN1.6
|
PN1.6
|
|
50
|
108
|
165
|
125
|
4-18
|
4-18
|
91
|
120
|
8
|
|
65
|
112
|
185
|
145
|
4-18
|
4-18
|
104
|
140
|
11.5
|
|
80
|
114
|
200
|
160
|
8-18
|
8-18
|
107
|
150
|
12.5
|
|
100
|
127
|
220
|
180
|
8-18
|
8-18
|
135
|
165
|
23
|
|
125
|
140
|
250
|
210
|
8-18
|
8-18
|
129
|
190
|
40.5
|
|
150
|
140
|
285
|
240
|
8-22
|
8-22
|
131
|
205
|
46.5
|
|
200
|
152
|
340
|
295
|
8-22
|
12-22
|
177
|
2550
|
61
|
|
250
|
165
|
395
|
350
|
12-22
|
12-26
|
206
|
270
|
73.5
|
|
300
|
178
|
445
|
400
|
12-22
|
12-26
|
220
|
320
|
103
|
|
350
|
190
|
505
|
460
|
16-22
|
16-26
|
264
|
358
|
120
|
|
400
|
216
|
565
|
515
|
16-26
|
16-30
|
298
|
400
|
217
|
|
450
|
222
|
615
|
565
|
16-26
|
|
327
|
420
|
242
|
|
500
|
229
|
671
|
620
|
20-26
|
|
352
|
480
|
279
|
|
600
|
267
|
780
|
725
|
20-30
|
|
446
|
560
|
396
|
|
700
|
292
|
895
|
840
|
24-30
|
|
486
|
610
|
596
|
訂貨須知：
一、①手動襯膠蝶閥產品名稱與型號②手動襯膠蝶閥口徑，如果您對手動襯膠蝶閥型號不熟悉，請說明使用介質，溫度，壓力，及連接方式。③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定手動襯膠蝶閥型號，請按手動襯膠蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
