 D671j氣動襯膠蝶閥是客路附件中占有空間最小的閥種之一。其體積和重量分別為同規格閘閥的30%及20%。其結構長度僅為閘閥的16%，它具有結構緊湊合理，操作扭矩較小，啟閉迅速靈巧和維護使用方便等特點。因此，它特別適用于石油、化工、冶煉、造紙、船舶、電廠水處理、環保冶污、城市給排水和食品、醫藥等帶有腐蝕性管路上替代貴金屬閥門的節能產品?？筛鶕?jù)所選擇不同的閥座材質，適用于不同溫度流體介質管路上，雙德D671j氣動襯膠蝶閥系列為中線型蝶閥，整個蝶板與閥門在360°圓周內同心(中線)具有雙向密封功能。閥座和閥體內襯一體化，適用于各種不同的腐蝕性介質，作管路啟閉或調節以達到控制要求。
D671j氣動襯膠蝶閥產品型號/技術參數
|
閥類
|
傳動方式
|
連結形式
|
結構形式
|
密封面
|
公稱壓力（MPa）
|
閥體材料
|
|
蝶閥
|
6-氣動
6s-氣動帶手動
|
對夾-7
法蘭-4
|
中線型
|
橡膠基型-X
氟基型-Fx
|
1.0
1.6
2.5
|
HT250-Q
WCB-C
ZG1Cr18
Ni9Ti-P
|
|
產品型號
|
D671X—□Q
D671Fs—□Q
|
D671X—□C
D671Fs—□C
|
D671X—□P
D671Fs—□P
|
|
公稱通徑DN(mm)
|
40～1200
|
|
襯橡膠材料
|
天然橡膠(Q級)
|
丁腈橡膠(NBR)
|
三元乙丙橡膠(FPDM)
|
食用橡膠
|
硅橡膠
|
|
適用溫度/℃
|
-20～85、
-29～135(短時)
|
-20～110、
-23～130短時)
|
-29～110、
-40～150(短時)
|
-10～100
|
-70～100
|
|
適用介質
|
凈化水無機
鹽、污水、
無水稀酸類
|
油品、廢
氣、廢液等
|
氫氧化鈉、油
品、40%硼水、
5%～15%硝酸等
|
食品、
醫藥
|
食品、輕
工、油品
等
|
|
閥體襯氟材料
|
使用溫度/℃
|
適用介質
|
|
聚四氟乙烯
PTFE(F4)
|
-200～180
|
強酸、強堿、強氧化劑
|
|
聚全氟乙丙
烯FEP(F46)
|
-85～150
|
有機溶劑、稀或濃無機酸、堿酮、芳烴、氯化烴
|
|
聚三氟乙烯
PCTEF(F3)
|
-195～120
|
各種有機溶劑，無機腐蝕(氧化性酸類)
|
|
控制型式
|
單電控/雙電控(單電控須注明閥開或閥關)
|
|
手動操作
|
氣源故障閥即 閥開/閥關
|
|
氣
動
裝
置
|
工作介質
|
凈化壓縮空氣
|
|
工作溫度/℃
|
-5～55低于5°需要特殊除水處理
|
|
輔
助
配
件
|
控制箱
|
24VDC 104mA 220VAC 36.4mA
|
|
回信器
|
220VAC 0.5A
|
|
防爆軟管
|
耐壓2.0MPa 圍轉360°
|
|
執行器
|
型號
|
GT系列、HY系列、AW系列、ZSH系列等
|
|
氣源壓力
|
0.4～0.7MPa
|

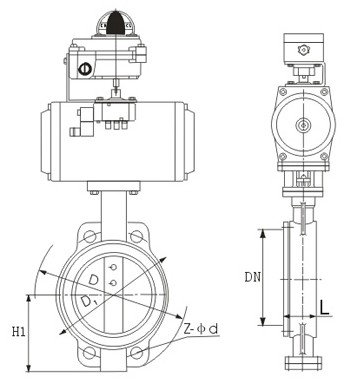

D671j氣動襯膠蝶閥安裝尺寸表
|
公稱通DN(mm)
|
尺 寸
|
執行器型號
|
|
L
|
D
|
D1
|
H1
|
Z-φd
|
|
50
|
43
|
165
|
125
|
82
|
4-18
|
可選配GTD/GTE、
AW/AWS、HY、
ZSH系列執行器
(以上選配僅供參
選具體選用根據實
際要求)
|
|
65
|
46
|
185
|
145
|
95
|
4-18
|
|
80
|
46
|
200
|
160
|
101
|
8-18
|
|
100
|
52
|
220
|
180
|
123
|
8-18
|
|
125
|
56
|
250
|
210
|
136
|
8-18
|
|
150
|
56
|
285
|
240
|
150
|
8-22
|
|
200
|
60
|
340
|
295
|
180
|
8-22
|
|
250
|
68
|
395
|
335
|
210
|
12-22
|
|
300
|
78
|
445
|
400
|
245
|
12-22
|
|
350
|
78
|
505
|
460
|
280
|
16-22
|
|
400
|
102
|
565
|
515
|
305
|
16-22
|
|
450
|
114
|
615
|
565
|
365
|
20-26
|
|
500
|
127
|
670
|
620
|
372
|
20-26
|
|
600
|
154
|
780
|
725
|
458
|
20-30
|
訂貨須知：
一、①氣動襯膠蝶閥產品名稱與型號②氣動襯膠蝶閥口徑，如果您對氣動襯膠蝶閥型號不熟悉，請說明使用介質，溫度，壓力，及連接方式。③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定氣動襯膠蝶閥型號，請按氣動襯膠蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
