 一、產品概述：
D371J蝸輪碳鋼襯膠蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截滶介質的作用。雙德碳鋼襯膠蝶閥其主要特點為：設計新穎、合理、結構獨特，重量輕，啟閉迅速；操力矩小，操作方便，省力靈巧；可以任何位置安裝、維修方便；密封件可以更換、密封性能可靠達到雙向密封零泄漏；密封材料耐老化、耐腐蝕、使用壽命長等特點。雙德可生產以下規格和型號蝸輪傳動雙德對夾式襯膠蝶閥有：D371J-10、D371J-16、D371J-10C、D371J-16C、D371J-10P、D371J-16P DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200
二、特點：
1小型輕便，容易拆裝及維修，并可在任意位置安裝
2.結構簡單，緊湊，90度回轉開啟迅速。
3.碳鋼襯膠蝶閥操作扭拒小，省力輕巧。
4.流量特征超于直線，調節性能好。
5.開啟試驗次數多達數萬次，壽命長
6.達到完全密封，氣體式樣泄漏為零
三、全襯膠蝶閥標準
設計與制造：GB12238
結構長度：GB12221（Series 20）
法蘭連接尺寸：GB4216
四、用途：
碳鋼襯膠蝶閥密封圈材料代號 適用溫度 適用介質
NR ≤85℃ 水、空氣、酸堿類
CR ≤85℃ 水、煤氣、酸堿類
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸氣、一般酸堿類
FKM ≤150℃ 水、蒸氣、強酸堿類
五、D371J蝸輪碳鋼襯膠蝶閥主要零部件材料表
|
閥體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
蝶板
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
|
|
閥桿
|
碳鋼鍍鎳磷、不銹鋼
|
|
閥座密封圈
|
天然膠NR、氯丁膠CR、丁膠NBR、三元乙丙膠EPDM、氟橡膠FKM
|
|
蝸輪裝置
|
組合件
|

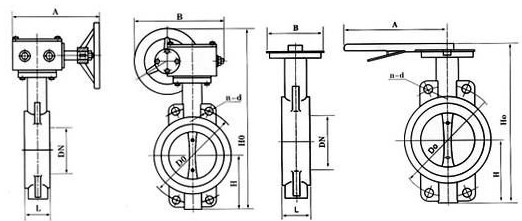

六、D371J蝸輪對夾式碳鋼襯膠蝶閥主要外形和連接尺寸及重量表
|
公稱
通徑
|
公稱
壓力
|
工作
壓力
|
L
|
D
|
D1
|
n-Φd
|
H1
|
H2
|
Do
|
H3
|
A
|
B
|
質量
(KG)
|
|
40
|
1.0MPa
|
1.0MPa
|
33
|
150
|
110
|
4-18
|
55
|
100
|
150
|
62
|
164
|
125
|
6
|
|
50
|
43
|
165
|
125
|
4-18
|
64
|
120
|
150
|
62
|
164
|
125
|
7
|
|
65
|
46
|
185
|
145
|
4-18
|
80
|
120
|
208
|
62
|
164
|
125
|
10
|
|
80
|
46
|
200
|
160
|
8-18
|
112
|
130
|
260
|
62
|
164
|
125
|
11
|
|
100
|
52
|
220
|
180
|
8-18
|
90
|
140
|
275
|
62
|
164
|
125
|
12
|
|
125
|
56
|
250
|
210
|
8-18
|
112
|
160
|
350
|
106
|
289
|
200
|
18
|
|
150
|
56
|
285
|
240
|
8-22
|
135
|
175
|
350
|
106
|
289
|
200
|
29
|
|
200
|
60
|
340
|
295
|
8-22
|
160
|
210
|
240
|
106
|
289
|
200
|
34.5
|
|
250
|
0.6MPa
|
68
|
395
|
350
|
12-22
|
206
|
235
|
240
|
106
|
289
|
200
|
44
|
|
300
|
78
|
445
|
400
|
12-22
|
232
|
273
|
320
|
112
|
370
|
253
|
64.5
|
|
350
|
78
|
505
|
450
|
16-22
|
263
|
310
|
320
|
112
|
370
|
253
|
75.5
|
|
400
|
102
|
565
|
515
|
16-26
|
295
|
340
|
400
|
270
|
562
|
280
|
156
|
|
450
|
114
|
615
|
565
|
20-26
|
327
|
370
|
400
|
270
|
562
|
280
|
171.5
|
|
500
|
127
|
670
|
620
|
20-26
|
358
|
399
|
400
|
270
|
562
|
280
|
206.5
|
|
550
|
0.4MPa
|
140
|
730
|
675
|
20-30
|
384
|
430
|
400
|
270
|
562
|
280
|
215
|
|
600
|
154
|
780
|
725
|
20-30
|
474
|
460
|
500
|
270
|
562
|
280
|
283
|
|
700
|
165
|
895
|
840
|
24-30
|
486
|
510
|
500
|
125
|
503
|
443
|
426
|
|
800
|
190
|
1015
|
950
|
24-33
|
591
|
672
|
500
|
200
|
513
|
531
|
550
|
|
900
|
203
|
1115
|
1050
|
28-33
|
|
500
|
200
|
513
|
531
|
1070
|
|
1000
|
216
|
1230
|
1160
|
28-36
|
721
|
800
|
550
|
273
|
713
|
815
|
1296
|
六、D371J蝸輪對夾式碳鋼襯膠蝶閥主要技術參數
|
公稱通徑
|
DN(mm)
|
50~1000
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
Ps(MPa)
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸汽、煤氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
七、D371J蝸輪對夾式碳鋼襯膠蝶閥密封圈材料適用溫度表
|
材料品種
|
氯丁橡膠
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
|
代號
|
X或J
|
XA或JA
|
XB或JB
|
XC、JC或F
|
XD或JD
|
XE或JE
|
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
適用工作溫度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
我公司在碳鋼襯膠蝶閥產品上精心設計,產品外觀精密,用上好的材料加工制作而成,產品在電動襯膠蝶閥,中線襯膠蝶閥,氣動對夾式襯膠蝶閥這個行業,也是最好的廠家。
|
