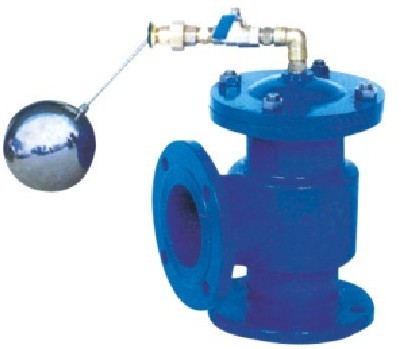

H142X液壓水位控制閥，是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設值時，浮球閥打開，活塞上腔室壓力降低，活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度，實現自動供水功能。該產品適用于工礦企業、民用建筑中各種水箱（池）、水塔的自動供水系統。并可用作常壓鍋爐循環供水控制閥。
H142X液壓水位控制閥工作原理
當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。
H142X液壓水位控制閥技術參數
使用介質：潔凈水
使用壓力：H142X-4T-A、H142X-4-A：0.05MPa～0.4MPa
H142X-10-A：0.05MPa～1MPa
介質溫度：≤60℃
H142X液壓水位控制閥性能特點
1、運用液壓原理控制，結構新穎合理。
2、工作平穩可靠。在規定的使用壓力范圍內，可保證無水錘沖擊。
3、重量輕，體積小。
4、安裝維修方便。

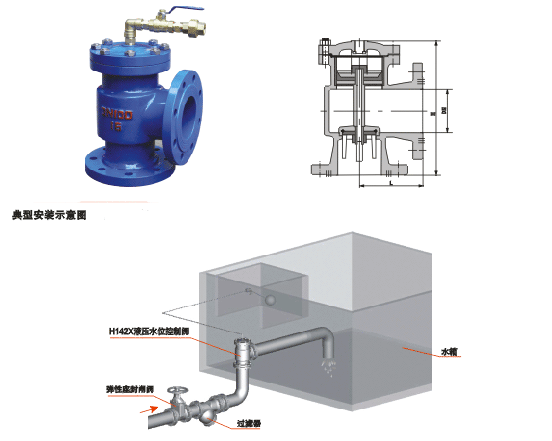

H142X液壓水位控制閥安裝形式及注意事項
將該閥垂直固定在進水管上，然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。該閥進水管和出水管連接法蘭H142X-4T-A為0.6MPa標準法蘭；H142X-10-A為1MPa標準法蘭。進水管直徑應大于或等于閥門公稱通徑，出水口應低于浮球閥。浮球閥安裝應距離水管一米以上；在水箱內出水管高于水位線處鉆一小孔，以防直空回水。使用時，截止閥應全開，如同一水池安裝二只以上閥則應保持同一水平面。因主閥關閉要滯后浮球閥關閉約30～50秒，故水箱要有足夠的空余容積，以防溢水。為防止雜質、砂粒進入閥內引起工作失靈，閥前應裝過濾器。如安裝在地下水池，則應在地下泵房安裝報警裝置。
H142X液壓水位控制閥主要連接尺寸
|
公稱通徑
（mm）
|
尺 寸
|
|
L
|
H
|
|
40
|
107
|
235
|
|
50
|
115
|
243
|
|
65
|
125
|
258
|
|
80
|
135
|
280
|
|
100
|
146
|
307
|
|
125
|
165
|
358
|
|
150
|
180
|
400
|
|
200
|
215
|
490
|
|
250
|
255
|
576
|
|
300
|
285
|
663
|
|
350
|
325
|
750
|
訂貨須知：
一、①H142X液壓水位控制閥產品名稱與型號②H142X液壓水位控制閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H142X液壓水位控制閥型號，請按H142X液壓水位控制閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
