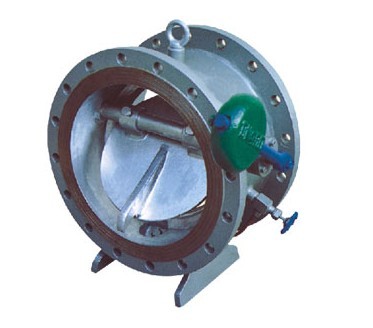

 DHH44X/H-10/16微阻緩閉蝶式止回閥主要用于工業、城市給排水管道和高層住宅、高級賓館、加壓輸水泵的出口處。在設計上充分考慮了使用環境的要求，采用斜板式結構，達到無震動、無嘈聲、運行平穩，確保賓館、住宅環境安靜，并具有節能的效果。用延緩關閉的方式使局部倒流水向系統內泄流，從而大大降低了停泵倒流的水壓沖力，消除了破壞性水錘峰值的產生，截流密封采用橡膠，密封性能好、減震耐磨、使用壽命長、維修方便等特點。
微阻緩閉蝶式止回閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：200～2000mm
適用介質：清水、泥漿水、污水、海水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
微阻緩閉蝶式止回閥主要零部件材料
|
零件名稱
|
閥體
|
蝶板
|
閥桿
|
緩沖油缸
|
密封圈
|
|
材料
|
灰鑄鐵、鑄鋼
|
碳鋼
|
不銹鋼
|
不銹鋼
|
橡膠
|
微阻緩閉蝶式止回閥主要外形連接尺寸 單位：mm
|
DN(mm)
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
1400
|
1600
|
2000
|
|
L
|
230
|
250
|
270
|
290
|
310
|
330
|
350
|
390
|
430
|
470
|
510
|
550
|
630
|
710
|
790
|
950
|
|
H
|
550
|
630
|
690
|
780
|
860
|
910
|
980
|
1070
|
1220
|
1320
|
1430
|
1550
|
1800
|
1980
|
2150
|
2550
|
|
B
|
450
|
520
|
590
|
670
|
750
|
780
|
850
|
970
|
1080
|
1200
|
1300
|
1450
|
1670
|
1880
|
1950
|
2450
|
訂貨須知：
一、①微阻緩閉蝶式止回閥產品名稱與型號②微阻緩閉蝶式止回閥口徑③微阻緩閉蝶式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定雙德閥門公司微阻緩閉蝶式止回閥型號，請按微阻緩閉蝶式止回閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的雙德閥門公司專家為您審核把關。
