 溫州低溫閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
溫州低溫閘閥的種類 ,按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
低溫閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
低溫閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?/span>
開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置(即行程>來確定。
壓力等級：1.6Mpa~2.5Mpa
產品規格：DN15~300mm
產品材質：碳鋼、不銹鋼、高溫鋼
適用溫度：-45oC~197 oC
適用介質：乙烯、丙烯、液氮、液氫
溫州低溫閘閥技術要求：
1、設計、制造及驗收按JB/T 7749-95
2、主體材料：LCB、LF1、LF3、LC3、CF8、F304等
3、結構長度按GB/T 12221-1989標準
4、法蘭連接尺寸按JB/T 79-1994標準
5、適用溫度：-46～196°C
6、閥門的檢驗和試驗按JB/T 9092-1999標準
溫州低溫閘閥主要材料：
1、閥體、閥蓋：不銹鋼
2、閥桿： 1Cr18Ni9Ti
3、閘板、閥座密封面： 堆焊硬質合金
4、閥桿螺母： 鋁青銅
5、墊片： 低溫石棉、蠟浸石棉橡膠板
6、填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉繩
7、手輪：球墨鑄鐵或可鍛造鐵

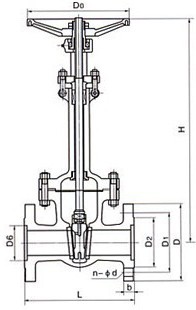

溫州低溫閘閥主要尺寸表
|
型號
|
溫度(℃)
|
-46℃
|
-101℃
|
-196℃
|
|
規格
|
尺寸 (mm)
|
|
inch
|
DN
|
頸部長度 H
|
|
DZ41H/W/Y
|
1/2″
|
15
|
90
|
110
|
130
|
|
3/4″
|
20
|
100
|
110
|
140
|
|
1″
|
25
|
100
|
120
|
150
|
|
11/4″
|
32
|
110
|
130
|
160
|
|
11/2″
|
40
|
110
|
130
|
160
|
|
2″
|
50
|
110
|
130
|
170
|
|
21/2″
|
65
|
110
|
130
|
170
|
|
3″
|
80
|
120
|
150
|
190
|
|
4″
|
100
|
130
|
160
|
200
|
|
5″
|
125
|
130
|
160
|
200
|
|
6″
|
150
|
140
|
170
|
220
|
|
8″
|
200
|
140
|
170
|
220
|
|
10″
|
250
|
150
|
180
|
240
|
|
12″
|
300
|
150
|
180
|
240
|
|
14″
|
350
|
160
|
190
|
250
|
|
16″
|
400
|
160
|
190
|
250
|
|
18″
|
450
|
160
|
190
|
250
|
|
20″
|
500
|
170
|
200
|
260
|
|
24″
|
600
|
170
|
200
|
260
|
訂貨須知：
一、①溫州低溫閘閥產品名稱與型號②溫州低溫閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定溫州低溫閘閥型號，請按溫州低溫閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
