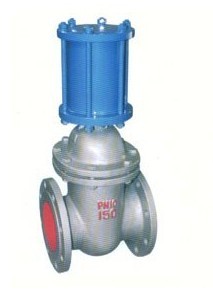

Z741H液動閘閥的特點液動閥門更方便用戶操作輕便，遠距離自動化操作，發展了半球閥的用途范圍，特別在惡劣的環境下不便于人工操作或常開動作時，配套自動化電腦操作情況下，雙偏心式半球閥配置液動執行機構，更為開創新的創意。該閥門具有開啟力小，關閉能破除結垢障礙，實現密封性能好等雙偏心半球閥的一切優點，耐磨。耐腐蝕材質。
液動閘閥廣泛應用于水、蒸汽、污水、造紙、石油化工、天然氣、溶液及礦漿兩相混流介質，及含塵氣體，含顆粒流體、粉末固體介質輸送的理想設備，使用液動操作，更方便的適用于管理自動化，遠距離操縱，配置液動訊號裝置，可用于自動化操作與集中控制。
液動閥門裝置的優缺點液動裝置是用液壓力啟閉或調節閥門的驅動裝置它由控制、動力和執行機構三大部分組成。控制部分由壓力控制閥、流量控制閥、方向控制閥等和電氣控制系統組成。動力部分由電動機或氣動馬達、液壓泵、油箱等件構成，是把電動或氣動馬達旋轉軸上的有效功率轉變成液壓傳動的流體壓力能。執行機構有兩種，一種是液壓缸執行機構，實現往復直線運動；另一種是液壓馬達執行機構，實現回轉運動，液動裝置的優點及缺點如下：
液動閥門裝置優點
1)結構簡單、緊湊、體積?。?/font>
2)傳動平穩可靠；
3)可以獲得很大的輸出力矩；
4)輸出力矩可以通過定壓溢流閥得到精確的調整，包括開啟和關閉力矩的調整，甚至可以通過液壓儀表直接反映出來；
5)速度調節方便；
6)在突然發生事故動力終斷時，仍可利用蓄能器進行一次或數次動力操作。這對長輸管線自動緊急切斷閥和井口噴放閥有特殊意義。
液動閘閥裝置缺點
1)油溫受環境溫度影響較大，油溫變化引起油的粘度變化，影響操作；
2)配管麻煩，易產生滲漏；
3)不適于對信號產生各種運算(如信號放大、記憶、邏輯判斷等運算)的場合。
Z741H液動閘閥特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
Z741H液動閘閥主要性能規范
| 公稱壓力PN(MPa) |
殼體 |
試驗壓力 (MPa) |
上密封 |
| 密封 (液) |
密封 (氣) |
| 1.6 |
2.4 |
1.76 |
0.6 |
1.76 |
| 2.5 |
3.75 |
2.75 |
0.6 |
2.75 |
| 4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
| 6.4 |
9.6 |
7.04 |
0.6 |
7.04 |
| 10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
| 16.0 |
24.0 |
17.60 |
0.6 |
17.60 |
Z741H液動閘閥適用范圍
| 殼體材料 |
適用介質 |
適用溫度℃ |
| 碳素鋼(C型) |
水、蒸汽、油品 |
≤425 |
| 鉻鎳鈦鋼(P型) |
硝酸類 |
≤200 |
| 鉻鎳鉬鈦鋼(R型) |
醋酸類 |
≤200 |
| 鉻鉬鋼(I型) |
水、蒸汽、油品 |
≤550 |
Z741H液動閘閥主要零件材料
| 閥體、閥蓋 |
閘板、閥座 |
閥桿 |
閥桿螺母 |
填料 |
手輪 |
| 碳素鋼 |
優質碳鋼 +硬質合金或不銹鋼 |
鉻不銹鋼 |
鋁青銅 |
石墨石棉盤根 |
可鍛鑄鐵 |
| 鉻鎳鈦鋼 |
不銹鋼、不銹鋼+硬質合金 |
鉻鎳鈦不銹鋼 |
鋁青銅 |
漫聚四氟乙 |
可鍛鑄鐵 |
| 鉻鎳鉬鈦鋼 |
不銹鋼、不銹鋼+硬質合金 |
鉻鎳鉬鈦不銹鋼 |
鋁青銅 |
烯石棉盤根 |
可鍛鑄鐵 |
| 鉻鉬鋼 |
合金鋼 +硬質合金 |
鉻鉬鋁鋼 |
鋁青銅 |
柔性石墨 |
可鍛鑄鐵 |
訂貨須知：
一、①Z741H液動閘閥產品名稱與型號②Z741H液動閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z741H液動閘閥型號，請按Z741H液動閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
