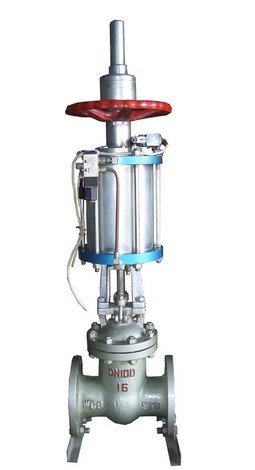

 Z641H氣動閘閥性能可靠、操作切換和維修方便，已被石油、化工、海運等部門廣泛用于對各類介質控制.氣動閘閥的執行機構具有正、反兩種作用功能，故閥的開、關方式有氣開、氣關兩種作用方式。閘閥采用金屬接觸式獨特結構、動作可靠，具有極高的切斷性能，比常規的切斷閥優越。允許泄漏量達到10-8×KV。使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm.閥座有平行、60°V型切口和90°V型切口三種，適應不同使用場合需要。雙德氣動閘閥閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。
Z641H氣動閘閥產品特點
1、氣動閘閥配有氣動執行機構和手動機構
2、閘閥執行器采用雙層氣缸結構，它與單氣缸式氣動閘閥相比，提升力增大了一倍
3、解決了單氣缸式氣動閘閥的某些閥板在閥體內楔死而打不開的弊病
4、具備緩沖機構，能有效地減輕關閉閥門時由于活塞下行沖擊而造成的閥板密封面和閥體密封面的磨損，同時也能避免閘板卡死的現象
Z641H氣動閘閥性能參數
| 適用介質 |
適用溫度(℃) |
材料 |
| 閥體、閥蓋 |
閥座、閘板及密封圈 |
閥桿 |
填料 |
氣缸 |
| 水、蒸汽、油品等 |
≤350 |
碳素鋼 |
堆焊鐵基合金 |
鉻不銹鋼 |
柔性石墨 |
無縫鋼管 |
Z641H氣動閘閥結構圖片
Z641H氣動閘閥1.6MPa 主要連接尺寸
| 尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
| H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
2599 |
| W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
720 |
氣動法蘭閘閥 2.5MPa 主要連接尺寸
| 尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
| H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
2599 |
| W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
720 |
訂貨須知：
一、①Z641H氣動閘閥產品名稱與型號Z641H氣動閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z641H氣動閘閥型號，請按Z641H氣動閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
