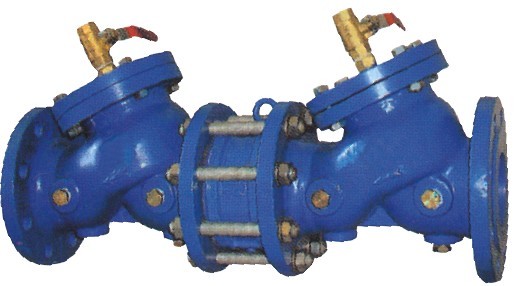

 HS41X倒流防止器,是一種安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。HS41X防污隔斷閥由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。
■HS41X倒流防止器技術參數：
公稱壓力：1.0～2.5MPa
公稱通徑：50～600mm
適用介質：水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API598

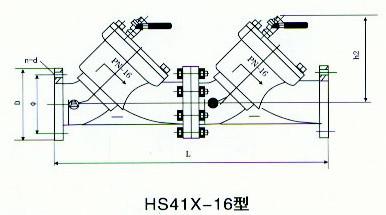

■HS41X倒流防止器結構圖:
|
型號：
|
HS41X
|
|
口徑：
|
50～600mm
|
|
壓力：
|
1.0MPa～2.5MPa
|
|
材質：
|
鑄鋼、鑄鐵、不銹鋼
|
■HS41X倒流防止器主要部件材料:
|
序號
|
零部件名稱
|
材質
|
|
1
|
閥體
|
鑄鐵、球墨鑄鐵、鑄鋼
|
|
2
|
閥蓋
|
鑄鐵、球墨鑄鐵、鑄鋼
|
|
3
|
閥盤
|
球墨鑄鐵
|
|
4
|
彈簧
|
不銹鋼、鉻釩鋼
|
|
5
|
防污閥
|
黃銅
|
■HS41X倒流防止器主要外形尺寸：
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
458
|
482
|
551
|
653
|
735
|
793
|
1008
|
1186
|
1340
|
1505
|
1670
|
1886
|
1986
|
2318
|
|
H
|
210
|
235
|
264
|
308
|
356
|
400
|
503
|
595
|
705
|
705
|
905
|
910
|
921
|
1210
|
 訂貨須知：
一、①HS41X倒流防止器產品名稱與型號②HS41X防污隔斷閥倒流防止器口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定HS41X防污隔斷閥型號，請按HS41X防污隔斷閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站.如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
