ZPG-L ZPG-I型自動反沖洗過濾器具有體積小、過濾能力大，不占地方、操作管理方便等優點。它能去除介質中的各種雜質，可用于生活飲用水廠原水的預處理，工業用水的處理，生活用水的預處理與最后處理以及工業廢水中有用物質的回收等。
ZPG-L ZPG-I型自動反沖洗過濾器結構形式:
該過濾器由殼體、不銹鋼過濾筒網、雜質收集段、雜質排出口及水流轉向閥組成。按安裝型式及水流方向的不同分為直通式和直角式兩種。

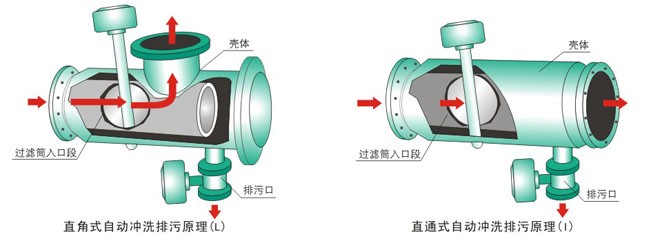

ZPG-I型自動反沖洗過濾器排污原理
ZPG-L ZPG-I型自動反沖洗過濾器結構原理圖

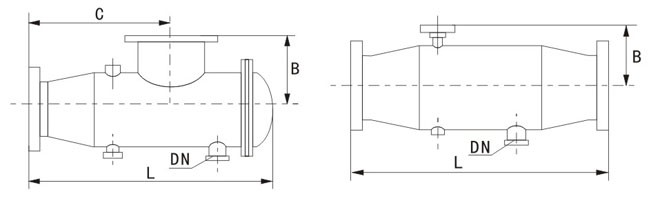

ZPG-L型自動反沖洗過濾器連接尺寸:
|
型號
|
L
|
A
|
B
|
C
|
D
|
排污口
（DN）
|
|
ZPG-L-40
|
320
|
170
|
80
|
226
|
90
|
15*
|
|
ZPG-L-50
|
350
|
185
|
90
|
244
|
100
|
15*
|
|
ZPG-L-65
|
380
|
200
|
100
|
270
|
120
|
20*
|
|
ZPG-L-80
|
445
|
230
|
110
|
310
|
140
|
25*
|
|
ZPG-L-100
|
536
|
265
|
160
|
365
|
130
|
32*
|
|
ZPG-L-125
|
624
|
315
|
190
|
440
|
200
|
40
|
|
ZPG-L-150
|
728
|
375
|
220
|
510
|
230
|
50
|
|
ZPG-L-200
|
884
|
500
|
260
|
670
|
280
|
65
|
|
ZPG-L-250
|
1120
|
625
|
310
|
830
|
330
|
80
|
|
ZPG-L-300
|
1310
|
750
|
350
|
1000
|
380
|
100
|
|
ZPG-L-350
|
1514
|
875
|
4100
|
1180
|
450
|
125
|
|
ZPG-L-400
|
1730
|
1000
|
470
|
1350
|
480
|
150
|
|
ZPG-L-450
|
1896
|
1125
|
510
|
1500
|
500
|
150
|
|
ZPG-L-500
|
2080
|
1250
|
550
|
1680
|
580
|
150
|
|
ZPG-L-600
|
2490
|
1500
|
650
|
2000
|
650
|
200
|
|
ZPG-L-700
|
2680
|
1600
|
680
|
2150
|
700
|
200
|
|
ZPG-L-800
|
2880
|
1750
|
700
|
2300
|
820
|
200
|
|
ZPG-L-900
|
3150
|
1850
|
800
|
2480
|
880
|
200
|
|
ZPG-L-1000
|
3370
|
2000
|
900
|
2675
|
920
|
250
|
|
ZPG-L-1100
|
3610
|
2100
|
1000
|
2900
|
960
|
250
|
|
ZPG-L-1200
|
3850
|
2250
|
1100
|
3050
|
1040
|
250
|
|
ZPG-L-1500
|
4470
|
1800
|
1200
|
3800
|
1400
|
250
|
自動反沖洗過濾器 結構尺寸
|
型號
|
L
|
A
|
B
|
D
|
|
|
ZPG-I-40
|
245
|
185
|
63
|
90
|
15*
|
|
ZPG-I-50
|
255
|
190
|
70
|
100
|
15*
|
|
ZPG-I-65
|
270
|
195
|
83
|
120
|
20*
|
|
ZPG-I-80
|
320
|
232
|
96
|
140
|
25*
|
|
ZPG-I-100
|
350
|
260
|
128
|
130
|
32*
|
|
ZPG-I-125
|
438
|
326
|
162
|
200
|
40
|
|
ZPG-I-150
|
525
|
390
|
189
|
230
|
50
|
|
ZPG-I-200
|
700
|
520
|
220
|
280
|
65
|
|
ZPG-I-250
|
875
|
650
|
255
|
330
|
80
|
|
ZPG-I-300
|
1050
|
780
|
294
|
380
|
100
|
|
ZPG-I-350
|
1200
|
885
|
331
|
450
|
125
|
|
ZPG-I-400
|
1400
|
1040
|
377
|
480
|
150
|
|
ZPG-I-450
|
1550
|
1145
|
420
|
500
|
150
|
|
ZPG-I-500
|
1700
|
1250
|
462
|
580
|
150
|
|
ZPG-I-600
|
2000
|
1460
|
537
|
650
|
200
|
|
ZPG-I-700
|
2280
|
1720
|
607
|
700
|
200
|
|
ZPG-I-800
|
2500
|
1900
|
685
|
820
|
200
|
|
ZPG-I-900
|
2800
|
2180
|
785
|
880
|
200
|
|
ZPG-I-1000
|
3120
|
2470
|
860
|
920
|
250
|
|
ZPG-I-1100
|
3450
|
2780
|
915
|
960
|
250
|
|
ZPG-I-1200
|
3700
|
3000
|
965
|
1040
|
250
|
|
ZPG-I-1500
|
4470
|
3650
|
1220
|
1400
|
250
|
訂貨須知：
一、①ZPG-L ZPG-I型自動反沖洗過濾器產品名稱與型號②ZPG-L ZPG-I型自動反沖洗過濾器口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZPG-L ZPG-I型自動反沖洗過濾器型號，請按ZPG-L ZPG-I型自動反沖洗過濾器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站.如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
相關產品：
PFC型不銹鋼錐型臨時過濾器 CGV臥式直通除污器 T型過濾器 Y型過濾器 Y型內螺紋過濾器 Y型拉桿伸縮過濾器 BGL41H保溫夾套Y型過濾器 SRBA、SB14型直通平底籃式過濾器 ZPG-L ZPG-I型自動反沖洗過濾器 QB2-10雙口排氣閥 QB1單口法蘭排氣閥 P41X快速排氣閥 KP-10快速排氣閥 CARX復合式快速排氣閥 ARVX微量排氣閥
三、ZPG-L ZPG-I型自動反沖洗過濾器工作原理:
1、定時反沖洗排污
定時清洗排污，可設定時間為2-24小時動作。當定時時間到，電動執行器打開排污閥，過濾器進行排污30-60秒，然后電動執行器將轉向蝶閥旋轉90°至阻擋濾筒位，改變水流途徑，進行反沖洗排污30-60秒。轉向蝶閥復位，繼續排污3-5秒，然后關閉排污口。
2、壓差控制排污
壓差控制器動作值可設定為0.03-0.07MPa,當過濾器前后壓差達到壓差控制器設定值時，壓差控制器動作，過濾器排污閥開啟，30-60秒結束，轉向蝶閥復位，繼續排污3-5秒，關閉排污閥。
3、手動控制
通過控制箱上按鈕，可直接控制清污、排污。

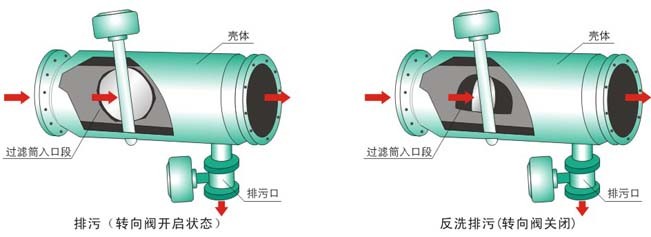

ZPG-L型自動反沖洗過濾器排污原理
|
