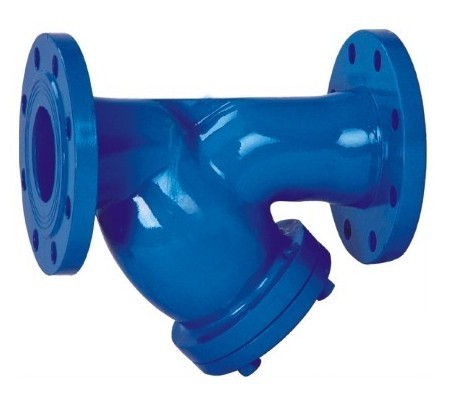

y型管道過濾器除了與減壓閥配套使用外，還可單獨應用于冷熱循環水系統，壓縮空氣、蒸氣、油類等介質的管路。用來除掉機械雜物的場合。外殼為鑄鐵或鋼管焊接兩種。過濾網由不銹鋼制造，一般通水網為8-30目，通氣網為40-100目，也可按要求生產。
近年發現，由于施工等各方面因素造成雜物堵塞過濾器的現象嚴重，一般過濾器堵塞后，不能及時察覺，新設計的Y型透鏡過濾器可直接從外面看到過濾網中的機械雜物，以便及時清洗，徹底解決了因過濾器堵塞，造成整個系統運行不暢的現象。
|
編號
|
零件名稱
|
材質
|
|
1
|
排污孔
|
鑄鐵
|
|
2
|
閥蓋
|
鑄鐵
|
|
3
|
過濾網
|
不銹鋼
|
|
4
|
透鏡
|
耐壓玻璃
|
|
5
|
閥體
|
鑄鐵
|
y型管道過濾器連接尺寸:
|
規格Dg
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
101
|
101
|
115
|
130
|
135
|
170
|
240
|
280
|
325
|
370
|
490
|
550
|
600
|
760
|
772
|
860
|
1305
|
1325
|
|
H
|
101
|
101
|
115
|
125
|
140
|
165
|
252
|
297
|
330
|
375
|
465
|
560
|
620
|
820
|
840
|
900
|
1100
|
1200
|
|
重量
|
1
|
1
|
1.5
|
2.5
|
2.5
|
4.5
|
13
|
17
|
25
|
41
|
75
|
110
|
150
|
216
|
281
|
282
|
290
|
330
|
|
聯接形式
|
內螺紋
|
法蘭盤
|
|
工作壓力
|
1.0Mpa
|
1.6Mpa
|
y型管道過濾器安裝與維護:
(1)安裝在進水管道上各類配套閥的前端。
(2)根據截留物情況不定期清洗過濾器，清洗時先關閉過濾器前的閥門。
(3)卸下閥蓋清洗附著在上面的雜物。
(4)取出過濾筒，去除雜物，清洗濾網。
(5)洗凈閥體。
(6)將過濾器組裝好繼續使用。
訂貨須知：
一、①y型管道過濾器產品名稱與型號②y型管道過濾器口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定y型管道過濾器型號，請按Y型管道過濾器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
