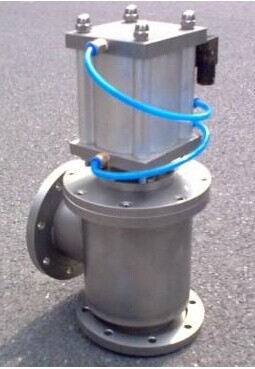

 GDQ型氣動高真空擋板閥是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸驅動檔板閥作啟閉運動，在真空系統中作切斷或接通氣流之用。適用的工作介質為空氣及非腐蝕性氣體。氣動高真空擋板閥按軸封結構可分GDQ-J型橡膠密封和GDQ-Jb型波紋管密封兩種。GDQ-J為角通型式，GDQ-S為帶予抽口的三通型式。
GDQ型氣動高真空擋板閥主要技術性能
|
適用范圍Pa
|
105～1.3×10-4（軸封為橡膠）105～1.3×10-5（軸封為波紋管）
|
|
漏率Pa. l/s
|
6.7×10-4（軸封為橡膠）6.7×10-5（軸封為波紋管）
|
|
介質溫度℃
|
-25～+80（密封件為丁腈橡膠）
|
|
-30～+150（密封件為氟橡膠）
|
|
氣源壓力Mpa
|
0.4～0.6
|

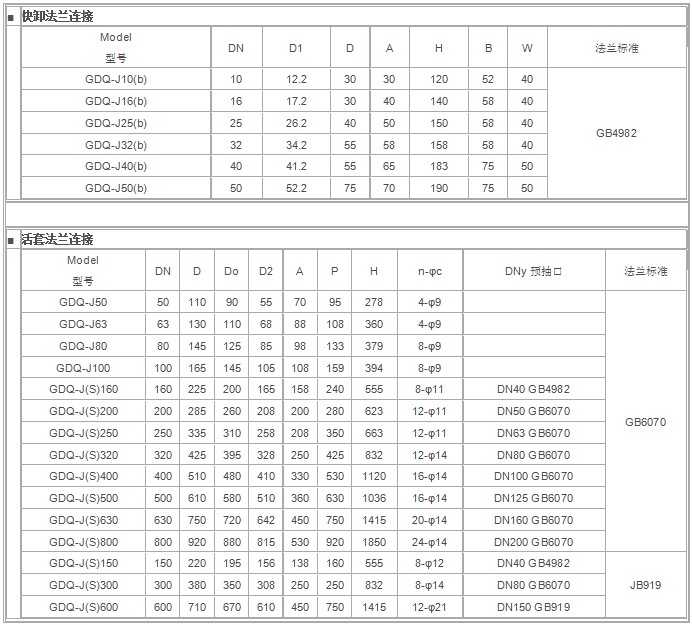

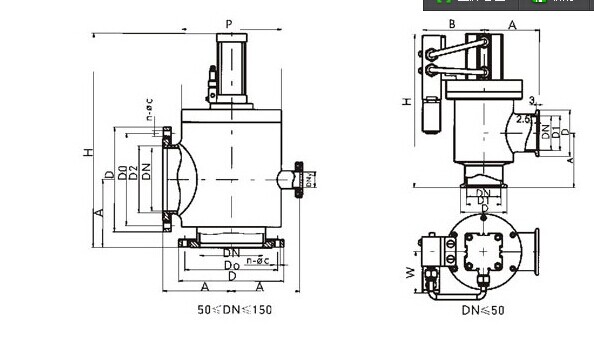

氣動高真空擋板閥結構尺寸：
訂貨須知：
一、①GDQ型氣動高真空擋板閥產品名稱與型號②GDQ型氣動高真空擋板閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定GDQ型氣動高真空擋板閥型號，請按GDQ型氣動高真空擋板閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.yl459.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
