真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接〔即兩端焊接〕，焊接式II型連接〔即 一端焊接，另一端插入〕。閥門適用的工作介質為空氣及非腐蝕性氣體。雙德真空閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
GM型-高真空隔膜閥主要性能：
| 閥門漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
| 適用溫度：Applicable Temperature |
-25～ 80℃（丁腈橡膠）
-30～ 150℃（氟橡膠） |
| 適用范圍：Applicability |
| 連接型式 Loose Flange |
使用壓力范圍（Pa） |
| 活套法蘭（GB6070、JB919） |
0.6×106～1.3×10-4 |
| 焊接法蘭（GB6070、JB919） |
1.6×106～1.3×10-4 |
| 快卸法蘭（GB4982） |
0.1×106～1.3×10-4 |
| 螺紋連接 Threaded Connection |
|
也可按用戶要求的連接標準加工
GM型-高真空隔膜閥主要零件材料
閥體、閥板、閥桿：不銹鋼
隔膜：硅橡膠、氟橡膠

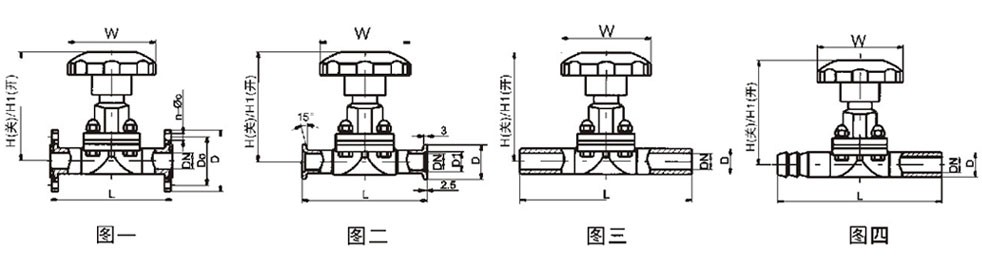

快卸法蘭連接（GB4982）（圖二）
|
Model
型號
|
DN
|
D1
|
D
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
12.2
|
30
|
65
|
89/99
|
75
|
|
GM-16
|
16
|
17.2
|
30
|
80
|
89/99
|
108
|
|
GM-20
|
20
|
26.2
|
40
|
80
|
91/102
|
118
|
|
GM-25
|
25
|
26.2
|
40
|
80
|
110/123
|
120
|
|
GM-32
|
32
|
34.2
|
55
|
80
|
129/138
|
146
|
|
GM-40
|
40
|
41.2
|
55
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
52.2
|
75
|
120
|
159/186
|
180
|
I型焊接管連接（圖三）
|
Model
型號
|
DN
|
D
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
17
|
65
|
89/99
|
75
|
|
GM-25
|
25
|
32
|
80
|
110/123
|
120
|
|
GM-40
|
40
|
45
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
57
|
120
|
159/186
|
180
|
閥II型焊接管連接（圖四）
|
Model
型號
|
DN
|
D
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
17
|
65
|
89/99
|
75
|
|
GM-25
|
25
|
32
|
80
|
110/123
|
120
|
|
GM-40
|
40
|
45
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
57
|
120
|
159/186
|
180
|
活套法蘭連接（GB6070）（圖一）
|
Model
型號
|
DN
|
Do
|
D
|
n-φc
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
40
|
55
|
4-φ6.6
|
65
|
89/99
|
75
|
|
GM-16
|
16
|
45
|
60
|
4-φ6.6
|
80
|
89/99
|
108
|
|
GM-20
|
20
|
50
|
65
|
4-φ6.6
|
80
|
91/102
|
118
|
|
GM-25
|
25
|
55
|
70
|
4-φ6.6
|
80
|
110/123
|
120
|
|
GM-32
|
32
|
70
|
90
|
4-φ9
|
80
|
129/138
|
146
|
|
GM-40
|
40
|
80
|
100
|
4-φ9
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
90
|
110
|
4-φ9
|
120
|
159/186
|
180
|
訂貨須知：
一、①GM型-高真空隔膜閥產品名稱與型號②GM型-高真空隔膜閥閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定GM型-高真空隔膜閥型號，請按GM型-高真空隔膜閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
