 電磁真空帶充氣閥DDC-JQ是機械真空泵安全閥，安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門自動關閉。使真空系統保持真空并將大氣充入泵腔內，從而避免泵油逆向流動而污染真空系統。適用介質為純凈空氣和非腐蝕性氣體。
DDC-JQ型-電磁真空帶充氣閥主要技術性能
| 適用范圍：Applicability |
105～10-2Pa |
| 閥門漏率：Valve Leak Rate |
≤6.7×10-3Pa.L/S. |
| 適用溫度：Applicability |
-30～+50℃ |
| 線圍溫升：Coil Temperature Rise |
≤65℃ |
| 開閉時間：Open-close Time |
≤3S |
| 電源電壓：Mains Voltage |
220V/50Hz |
DDC-JQ型-電磁真空帶充氣閥主要零件材料
閥體、閥蓋、閥板：碳鋼或鋁合金
密封圈：丁腈橡膠

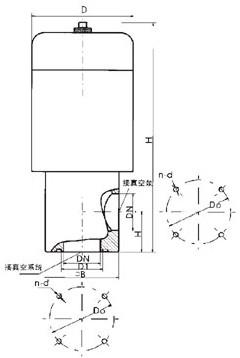

DDC-JQ型-電磁真空帶充氣閥外形及連接尺寸（JB919）
|
Model
型號
|
DN
|
h
|
B
|
H
|
D
|
Do
|
D1
|
n-d
|
Machineal pump
機械泵匹配參考
|
|
DDC-JQ16
|
16
|
28
|
48
|
176
|
68
|
42
|
22
|
4-M5
|
2XZ-0.5～1
|
|
DDC-JQ25
|
25
|
35
|
58
|
199
|
82
|
55
|
29
|
4-M6
|
2XZ-2～4
|
|
DDC-JQ32
|
32
|
40
|
68
|
222
|
92
|
64
|
36
|
4-M6
|
2XZ-4
|
|
DDC-JQ40
|
40
|
44
|
80
|
253
|
110
|
70
|
44
|
4-M6
|
2XZ-8
|
|
DDC-JQ50
|
50
|
56
|
94
|
294
|
124
|
90
|
55
|
4-M8
|
2X-15
|
|
DDC-JQ65
|
65
|
65
|
115
|
320
|
135
|
105
|
70
|
4-M8
|
2X-30
|
|
DDC-JQ80
|
80
|
75
|
140
|
367
|
165
|
125
|
85
|
4-M8
|
2X-70
|
訂貨須知：
一、①DDC-JQ型-電磁真空帶充氣閥產品名稱與型號②DDC-JQ型-電磁真空帶充氣閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定DDC-JQ型-電磁真空帶充氣閥型號，請按DDC-JQ型-電磁真空帶充氣閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
