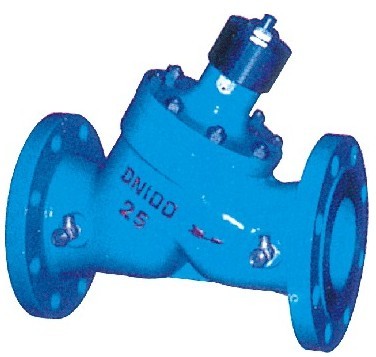

 JLH多功能三合一止回閥安裝在一般建筑，公寓及工廠的供排水，冷暖水處理，及鍋爐的冷凝小，二次供水管道的泵出口上，用來防止閃泵停止運轉而引起的管道內的介質倒流。雙德三合一止回閥、多功能控制閥的用途：三合一多功能控制閥具有截止、止回、節流三種功能，主要用于水泵出口或其它防止液體倒流的管道，可有效的防止普通止回閥液體倒流時產生的水錘沖擊和噪音，是止回閥的更新?lián)Q代產品。三合一止回閥特點：安裝了加速關閉彈簧利用快關原理防止水錘的產生防止介質倒流達到靜音關閉，裝有開度指示器，通過調節開度可以調節水泵的輸出量。三合一止回閥工作原理當水泵啟動后，液體從進口進入，頂開閥瓣，流向出口。當水泵停止時，由于閥瓣上安裝了快閉彈簧，在介質出現倒流之前，流速接近于零時迅速關閉，防止了水錘的產生，消除了噪音。調節閥桿開度，可改變流量的大小。關閉閥桿，可起到截止閥的作用。三合一止回閥安裝與調節安裝時要注意閥體外水流指示按水流方向安裝垂直、水平安裝均可；
多功能三合一止回閥性能：
一、用一個閥，可以圓滿地完成三種功能：1、無水錘止回閥 2、截止閥 3、平衡閥。
二、泵停止連轉時，彈簧力先合上閥瓣，因而防止水錘。
三、通過調節開度，可以調節泵的輸出量。
四、裝有指示器，可以用眼睛確認閥門的開度。
五、密封墊用于腈橡膠制作的，因而根本不會泄漏，可以吸收沖力。
六、彈簧是用不銹鋼制作的，因具有很強的耐蝕性。
七、可節約水量的設備材料和費用，縮小安裝空間。
八、由于形狀和結構高等成流線型，因而壓降很小。
九、由于起到旁道作用，所以其有回收出口側管道內水的功能，而且在進口側出現真空時，補充引水。
十、水平管道，垂直管道上均可安裝。
多功能三合一止回閥主要技術參數：
| 性能 |
ATO-2001 |
ATO-2002 |
| 適合介質 |
水油 |
| 適用壓力 |
最大10kg/cm² |
20kg/cm² |
| 適合溫度 |
最高80ºC |
| 允許泄漏量 |
0 |
| 規格 |
DN50-DN800 |
| 連接方式 |
法蘭標準10kg/cm² |
法蘭標準20kg/cm² |
| 材質 |
閥體蓋 |
鑄鐵 |
鑄鋼 |
| 閥座 |
鑄鋼 |
| 密封墊 |
丁腈橡膠 |
|
| 閥辨 |
鑄鋼 |
鑄鋼 |
| 彈簧 |
不銹鋼 |
多功能三合一止回閥主要外形安裝尺寸：
| 公稱通徑 |
安裝方式 |
閥長L(mm) |
管螺及法蘭直徑 |
開啟高度H(mm) |
螺栓孔中心距 |
螺栓孔數直徑 |
重得kg |
| 50 |
法
蘭
連
接
|
230 |
160 |
210 |
125 |
4-18 |
16 |
| 65 |
290 |
180 |
250 |
145 |
4-18 |
24 |
| 80 |
310 |
195 |
290 |
160 |
8-18 |
35 |
| 100 |
350 |
215 |
320 |
180 |
8-18 |
50 |
| 125 |
400 |
245 |
380 |
210 |
8-18 |
72 |
| 150 |
480 |
280 |
420 |
240 |
8-18 |
98 |
| 200 |
533 |
335 |
500 |
295 |
12-23 |
150 |
| 250 |
622 |
405 |
580 |
355 |
12-25 |
230 |
| 300 |
698 |
460 |
730 |
410 |
12-25 |
390 |
| 350 |
787 |
520 |
830 |
470 |
16-25 |
500 |
訂貨須知：
一、① 多功能三合一止回閥產品名稱與型號②多功能三合一止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定多功能三合一止回閥型號，請按多功能三合一止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
