 z73x手動漿液閥適用于煤漿、泥漿、紙漿、糖漿、污水、砂漿等介質管路上，作啟閉調節和節流使用，適用于水平安裝，亦可 傾斜安裝。
z73x手動漿液閥特點：
1、啟閉迅速，平穩可靠，自動化程度高。
2、安裝高度及位置不受限制。
3、采用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作。
4、配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。
z73x手動漿液閥主要性能規范
| 公稱壓力 （MPa） |
殼體試驗 （MPa） |
密封試驗 （MPa） |
工用溫度 |
適用介質 |
0.6
1.0 |
0.9
1.5 |
0.66
1.1 |
≤80℃
≤80℃ |
煤漿、水 |

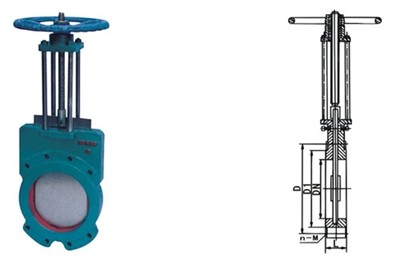

z73x手動漿液閥主要外形及連接尺寸
| 公稱壓力 |
DN |
L |
D |
D1 |
D |
H |
n-M |
| 0.6MPa |
50 |
40 |
125 |
100 |
180 |
295 |
4-M16 |
| 65 |
40 |
145 |
120 |
180 |
305 |
4-M16 |
| 80 |
50 |
160 |
135 |
220 |
330 |
4-M16 |
| 100 |
50 |
180 |
155 |
220 |
380 |
4-M16 |
| 125 |
50 |
210 |
185 |
240 |
415 |
4-M16 |
| 150 |
60 |
240 |
210 |
280 |
490 |
4-M20 |
| 200 |
60 |
295 |
265 |
280 |
550 |
4-M20 |
| 250 |
70 |
350 |
320 |
360 |
693 |
8-M20 |
| 300 |
70 |
400 |
368 |
400 |
796 |
8-M20 |
| 350 |
80 |
460 |
428 |
400 |
895 |
10-M20 |
| 400 |
80 |
515 |
482 |
500 |
1004 |
10-M22 |
| 450 |
90 |
565 |
532 |
500 |
1110 |
14-M22 |
| 500 |
100 |
620 |
585 |
600 |
1210 |
14-M22 |
| 600 |
100 |
825 |
685 |
700 |
1460 |
14-M27 |
| 700 |
100 |
840 |
800 |
800 |
1680 |
16-M27 |
| 800 |
120 |
950 |
905 |
800 |
1910 |
16-M30 |
| 900 |
120 |
1050 |
1005 |
800 |
2130 |
20-M30 |
| 1000 |
160 |
1160 |
1115 |
900 |
2380 |
20-M30 |
| 1.0MPa |
50 |
40 |
125 |
100 |
180 |
295 |
4-M16 |
| 65 |
40 |
145 |
120 |
180 |
305 |
4-M16 |
| 80 |
50 |
160 |
135 |
220 |
330 |
4-M16 |
| 100 |
50 |
180 |
155 |
220 |
380 |
4-M16 |
| 125 |
50 |
210 |
185 |
240 |
415 |
4-M16 |
| 150 |
80 |
240 |
210 |
280 |
490 |
4-M20 |
| 200 |
60 |
295 |
265 |
280 |
550 |
4-M20 |
| 250 |
70 |
350 |
320 |
360 |
693 |
8-M20 |
| 300 |
80 |
400 |
368 |
400 |
796 |
8-M20 |
| 350 |
90 |
460 |
428 |
400 |
895 |
10-M20 |
| 400 |
120 |
515 |
482 |
500 |
1004 |
10-M22 |
| 450 |
120 |
565 |
532 |
500 |
1110 |
14-M22 |
| 500 |
130 |
620 |
585 |
600 |
1210 |
14-M22 |
| 600 |
140 |
825 |
685 |
700 |
1460 |
14-M27 |
| 700 |
140 |
840 |
800 |
800 |
1680 |
16-M27 |
| 800 |
150 |
950 |
905 |
800 |
1910 |
16-M30 |
| 900 |
150 |
1050 |
1005 |
800 |
2130 |
20-M30 |
| 1000 |
200 |
1160 |
1115 |
900 |
2380 |
20-M30 |
訂貨須知：
一、①z73x手動漿液閥產品名稱與型號②Z73X手動漿液閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z73X手動漿液閥型號，請按Z73X手動漿液閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
