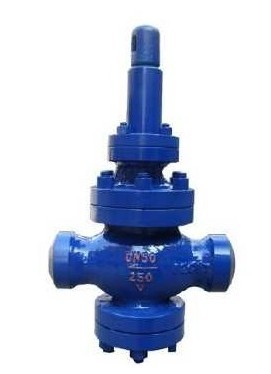

 Y13H內螺紋蒸汽減壓閥結構特點和用處:
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本產品主要用于蒸汽管路，起減壓穩壓作用。
Y13H內螺紋蒸汽減壓閥性能指標：
| 公稱壓力（MPa） |
1.6 |
2.5 |
| 殼體試驗壓力（MPa） |
2.4 |
3.75 |
| 密封試驗壓力（MPa） |
1.6 |
2.5 |
| 最高進口壓力（MPa） |
1.6 |
2.5 |
| 出口壓力范圍（MPa） |
0.1-1.0 |
0.1-1.6 |
| 壓力特性偏差（MPa） |
GB12246-1989 |
| 流量特性偏差（MPa） |
GB12246-1989 |
| 最小壓差（MPa） |
0.15 |
0.15 |
| 滲漏量 |
GB12245-1989 |
*：殼體試驗不包括膜片、閥蓋。
Y13H內螺紋蒸汽減壓閥主要零件材料：
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB
|
|
閥座 閥盤
|
2Cr13
|
|
缸套
|
2Cr13/25（鍍硬鉻）
|
|
活塞
|
2Cr13/銅合金
|
|
活塞環
|
合金鑄鐵
|
|
導閥座 導閥桿
|
2Cr13
|
|
膜片
|
1Cr18Ni9Ti
|
|
主閥彈簧
|
50CrVA
|
|
導閥主彈簧
|
50CrVA
|
|
調節彈簧
|
60Si2Mn
|
Y13H內螺紋蒸汽減壓閥流量系數（Cv）：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
Y13H內螺紋蒸汽減壓閥連接尺寸：
|
公稱通徑DN
|
G
|
L
|
H
|
Hl
|
|
15
|
1/2"
|
140
|
295
|
90
|
|
20
|
3-4"
|
140
|
330
|
98
|
|
25
|
1"
|
160
|
330
|
110
|
|
32
|
1-1/4"
|
180
|
330
|
110
|
|
40
|
1-1/4"
|
200
|
345
|
125
|
|
50
|
2"
|
230
|
345
|
125
|
訂貨須知：
一、①Y13H內螺紋蒸汽減壓閥產品名稱與型號②Y13H內螺紋蒸汽減壓閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Y13H內螺紋蒸汽減壓閥型號，請按Y13H內螺紋蒸汽減壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
