 雙德不銹鋼絲扣閘閥系列產品有：不銹鋼內螺紋閘閥,絲扣閘閥,不銹鋼絲扣閘閥,銅絲扣閘閥,黃銅絲扣閘閥。
Z11Y鍛鋼螺紋閘閥標準材質細表 :
| 序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 2 |
閥座 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
| 3 |
閘板 |
A182F430&410 |
A182F304 |
A182F304（L） |
A182F316（L） |
| 4 |
閥桿 |
A182F6 |
A182F304 |
A182F304（L） |
A182F316（L） |
| 5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 6 |
閥蓋 |
A105 |
A276f304 |
A276F304（L） |
A276F316（L） |
| 7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 8 |
銷釘 |
A276420 |
A276 304 |
| 9 |
填料壓套 |
A276410 |
A182F304（L） |
A182F316（L） |
| 10 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 11 |
填料壓板 |
A105 |
A182F11 |
A182F304（L） |
A182F316（L） |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 13 |
閥桿螺母 |
A276420 |
| 14 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 15 |
銘牌 |
SS |
| 16 |
手輪 |
A197 |
| 17 |
墊片 |
A473431 |
|
| 18 |
填料 |
柔性石墨 |
PTFE |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

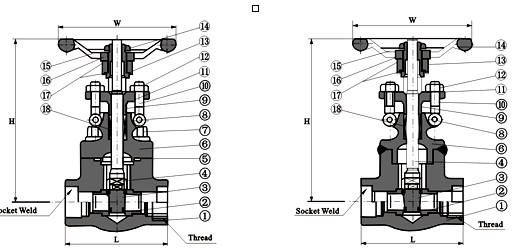

Z11Y鍛鋼不銹鋼絲扣閘閥尺寸（MM）和重量（KG）
| NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
| 全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
| L |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
210 |
| H（開） |
169 |
197 |
197 |
236 |
246 |
283 |
330 |
354 |
| W |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
| 重量 |
螺栓式 |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
| 焊接式 |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22.0 |
訂貨須知：
一、①Z11Y鍛鋼不銹鋼絲扣閘閥產品名稱與型號②Z11Y鍛鋼螺紋閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z11Y鍛鋼螺紋不銹鋼絲扣閘閥型號，請按Z11Y鍛鋼內螺紋閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
