 j11h截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
j11h截止閥800Lb標準材質細表
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304（L）
|
A276316（L）
|
|
3
|
閥桿
|
A182F6
|
A182F304
|
A182F304（L）
|
A182F316（L）
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
5
|
閥蓋
|
A105
|
A276f304
|
A276F304（L）
|
A276F316（L）
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
銷釘
|
A276420
|
A276 304
|
|
8
|
填料壓套
|
A276410
|
A182F304（L）
|
A182F316（L）
|
|
9
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
10
|
填料壓板
|
A216WCB
|
A351CF8
|
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
閥桿螺母
|
A276410
|
|
13
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
14
|
銘牌
|
SS
|
|
15
|
手輪
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

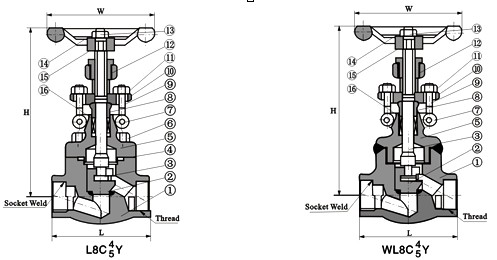

j11h截止閥尺寸和重量
|
NPS
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
H（開）
|
166
|
166
|
171
|
207
|
240
|
258
|
330
|
355
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
1.9
|
1.9
|
2.1
|
3.5
|
6.0
|
7.5
|
11.4
|
14.6
|
|
焊接式
|
1.7
|
1.7
|
1.9
|
3.3
|
5.2
|
6.8
|
10.6
|
13.8
|
j11h截止閥900Lb~1500Lb標準材質細表
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304（L）
|
A276F316（L）
|
|
3
|
閥桿
|
A182F6
|
A182F304
|
A182F304（L）
|
A182F316（L）
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
5
|
閥蓋
|
A105
|
A276304
|
A276304（L）
|
A276F316（L）
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
銷釘
|
A276420
|
A276 304
|
|
8
|
填料壓套
|
A276410
|
A182F304（L）
|
A182F316（L）
|
|
9
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
10
|
填料壓板
|
A216WCB
|
A351CF8
|
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
閥桿螺母
|
A276420
|
|
13
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
14
|
銘牌
|
SS
|
|
15
|
手輪
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
j11h截止閥尺寸（MM）和重量（KG）
|
NPS
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
92
|
111
|
111
|
120
|
152
|
172
|
200
|
220
|
|
H（開）
|
171
|
207
|
207
|
240
|
258
|
330
|
355
|
370
|
|
W
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
|
重量
|
螺栓式
|
2.2
|
3.7
|
3.6
|
6.8
|
7.6
|
11.6
|
15.0
|
21.9
|
|
焊接式
|
2.0
|
3.4
|
3.3
|
6.0
|
5.6
|
10.3
|
14.2
|
18.0
|
訂貨須知：
一、①j11h截止閥產品名稱與型號②J11H鍛鋼內螺紋截止閥口徑③是否帶附件以便我們的為您正確選型。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
|
