h61y鍛鋼閥門是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥。鍛鋼焊接止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。臺臣鍛鋼焊接止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。h61y鍛鋼閥門鍛鋼焊接止回閥的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
h61y鍛鋼閥門執行標準：
設計制造按【ANSI B16.34、API6.2】
閥門檢驗和試驗按【API 598】
h61y鍛鋼閥門連接端尺寸
1)承棉孔尺寸按【ANSI B16.1、JIS B2306】
2)螺紋端尺寸按【ANSI B1.20.1、BS21、ISO7/1、JIS B0203】
h61y鍛鋼閥門鍛鋼焊接止回閥技術參數：
適用溫度：-29℃～425℃；
公稱壓力：150-1500LB；
公稱通徑：1/2-4”；
適用介質：水、蒸汽、油品、硝酸、醋酸等；
主體材料：A105、F5、F11、F22、304、304L、316、316L、LF2等。
結構特征：升降止回、旋啟止回、帶彈簧升降止回
相關型號：H61H、H61W、H61Y
H61H鍛鋼閥門800LB標準材質明細表
| 序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 2 |
閥瓣 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
| 3 |
密封螺母 |
316夾柔性石墨 |
316夾PTFE |
| 4 |
密封圈 |
A105 |
A182F22 |
A182F304（L） |
A193 B8（M） |
| 5 |
固定螺母 |
SS |
| 6 |
提升螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

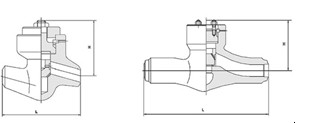

鍛鋼閥門尺寸（MM）和重量（KG）
| NPS |
縮徑 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
| 全徑 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
| W |
61 |
61 |
65 |
79 |
95 |
103 |
118 |
132 |
| 重量 |
螺栓式 |
1.4 |
1.2 |
1.5 |
3.1 |
3.9 |
5.6 |
8.9 |
12.5 |
| 焊接式 |
1.1 |
1.0 |
1.2 |
2.9 |
3.3 |
4.9 |
8.1 |
10.9 |
H61H鍛鋼閥門900LB～1500LB標準材質明細表
| 序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 2 |
閥瓣 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
| 3 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 4 |
閥蓋 |
A105 |
A182F22 |
A182F304（L） |
A193 B8（M） |
| 5 |
銘牌 |
SS |
| 6 |
螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
| 7 |
球 |
A182F304 |
A182F304 |
A182F304 |
A182F304 |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
H61H鍛鋼閥門尺寸（MM）和重量（KG）
| NPS |
縮徑 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
| 全徑 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| L |
92 |
111 |
111 |
120 |
152 |
172 |
200 |
220 |
| W |
65 |
79 |
79 |
97 |
104 |
120 |
139 |
215 |
| 重量 |
螺栓式 |
1.6 |
3.4 |
3.3 |
5.5 |
6.0 |
9.2 |
12.9 |
16.2 |
| 焊接式 |
1.3 |
3.2 |
3.1 |
4.8 |
5.4 |
8.5 |
11.2 |
14.3 |
訂貨須知：
一、①鍛鋼閥門產品名稱與型號②H61H鍛鋼焊接止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H61H鍛鋼焊接止回閥型號，請按H61H鍛鋼焊接止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
