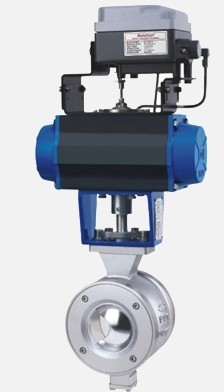

氣動V型調節球閥球芯呈V形狀，可實現 線性調節，可調范圍大。當閥門關閉時，V型缺口與閥座之間產楔形剪切作用，既具有自潔功能又能防止球芯卡死，特別適用于管線結垢凍結場合。適宜于控制紙漿、污水，含有纖維和顆粒固體懸浮介質及粉粒狀介質。配用的ZGH系列氣缸活塞式執行機構，結構簡單，輸出力矩大。本系列球閥按密封性能分為軟密封和硬密封；按調節方式分為
調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。產品廣泛應用于電力、石油、化工、造紙、輕紡、食品、制藥、航空航天等領域。
氣動V型調節球閥主要技術參數和性能
|
型式
|
直通式鑄造球閥
|
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
閥座直徑
|
20
|
26
|
33
|
40
|
53
|
66
|
86
|
104
|
128
|
170
|
212
|
255
|
300
|
340
|
|
額定流量系數Kv
|
25
|
36
|
63
|
100
|
184
|
280
|
400
|
600
|
950
|
1540
|
2500
|
3900
|
6150
|
9800
|
|
公稱壓力PN
|
PN1.6 6.4MPa
|
|
泄漏量
|
軟密封：≤1.8×10-7×△P×DN.1/h（試驗介質為液體：式中△P為壓差）
硬密封：≤10-4×閥額定容量.1h（閥額定容量的計算見附表）
|
|
氣源壓力
|
0.4~0.6MPa
|
|
連接形式
|
對夾式、法蘭式、管道法蘭按JB79-59標準
|
|
適用溫度
|
軟密封-40℃~+180℃；硬密封-40℃~+450℃
|
|
球芯轉角
|
90度
|
|
流量特性
|
近似等百分比
|
|
閥體材料
|
A105、F321、F316、WCB、ZG1Cr18NiTi、ZGOCr18NiTi、ZGOOrL7N14MO2
|
|
球芯型式
|
部分球帶有V形缺口
|
|
閥座材料
|
聚四氟乙烯、不銹鋼司太立硬質合金
|
|
基本誤差
|
≤全行程的2%（帶定位器）
|
|
回差
|
≤全行程的2.0%（帶定位器）
|
|
死區
|
≤全行程的0.8%（帶定位器）
|
|
額定流量系數誤差%
|
≤±10
|
氣動V型調節球閥外形及連接尺寸
|
公稱壓力PN（MPa）
|
公稱通徑DN（mm）
|
尺寸
|
|
L
|
對夾連接
|
法蘭連接
|
H
|
|
D
|
D
|
D1
|
D2
|
D6
|
b
|
z-d
|
|
1.6
|
25
|
102
|
64
|
115
|
85
|
5
|
-
|
14/16
|
4-14
|
233
|
|
40
|
114
|
82
|
145/150
|
110
|
85/84
|
-
|
16/18
|
4-18
|
280
|
|
50
|
124
|
100
|
160/165
|
125
|
100/99
|
-
|
16/20
|
4-18
|
362
|
|
65
|
145
|
118
|
180/185
|
145
|
120/188
|
-
|
18/20
|
4-18
|
377
|
|
80
|
165
|
130
|
195/200
|
160
|
135/132
|
-
|
20
|
8-18
|
410
|
|
100
|
194
|
155
|
215/220
|
180
|
155/150
|
-
|
20/22
|
8-18
|
423
|
|
125
|
210
|
185
|
245/250
|
210
|
185/184
|
-
|
22
|
8-18
|
436
|
|
150
|
229
|
216
|
280/285
|
240
|
210/211
|
-
|
24
|
8-23/8-22
|
653
|
|
200
|
243
|
264
|
335/340
|
295
|
265/266
|
-
|
26/24
|
12-23/12-22
|
703
|
|
250
|
297
|
328
|
405
|
355
|
320/319
|
-
|
30/26
|
12-25/12-26
|
787
|
|
300
|
338
|
373
|
460
|
410
|
375/370
|
-
|
30/28
|
12-25/12-26
|
827
|
|
2.5
|
25
|
102
|
64
|
115
|
85
|
65
|
-
|
16
|
4-14
|
233
|
|
40
|
114
|
82
|
145/150
|
110
|
85/84
|
-
|
18
|
4-18
|
280
|
|
50
|
124
|
100
|
160/165
|
125
|
100/99
|
-
|
20
|
4-18
|
362
|
|
65
|
145
|
118
|
160/185
|
145
|
120/118
|
-
|
22
|
8-18
|
377
|
|
80
|
165
|
130
|
195/200
|
160
|
135/132
|
-
|
22-24
|
8-18
|
410
|
|
100
|
194
|
155
|
230/235
|
190
|
160/156
|
-
|
24
|
8-23/8-22
|
423
|
|
125
|
210
|
185
|
270
|
220
|
188/184
|
-
|
28/26
|
8-25/8-26
|
436
|
|
150
|
229
|
216
|
300
|
250
|
218/211
|
-
|
30/28
|
8-25/12-26
|
653
|
|
200
|
243
|
264
|
360
|
310
|
278/274
|
-
|
34/30
|
12-25/12-26
|
703
|
|
250
|
297
|
328
|
425
|
370
|
332/330
|
-
|
36/32
|
12-30
|
787
|
|
300
|
338
|
373
|
485
|
430
|
390/389
|
-
|
40/34
|
16-30
|
827
|
訂貨須知：
一、①氣動V型調節球閥產品名稱與型號②氣動V型調節球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定氣動V型調節球閥型號，請按氣動V型調節球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
