 ZAJW智能電動調節蝶閥雙德產品由調節蝶閥部件與電動執行機構組裝而成，電動執行機構分電子式電動型（DZ型）、電動型（DP型），DZ型直接接收調節儀表或計算機控制信號，DP型需與伺服放大器配套使用，方能實現自動調節功能，蝶閥部件具有流通能力大，壓降損失小，開啟靈活、結構緊湊等特點，該類產品可廣泛應用于冶金、電力、化工等工業部門作流體壓力、流量、放散等使用。非密封型電動空氣調節蝶閥,電動空氣調節蝶閥,非密封型蝶閥。
ZAJW智能電動調節蝶閥主要技術參數：
閥體型式：直通鑄造蝶形閥、直通焊接蝶形閥
公稱通徑：DN50~4000 公稱壓力：PN0.6MPa
連接型式：對夾式、法蘭連接、法蘭連接凸面 閥體、
閥板材質：WCB（SCPH2） CF8（304）、Q235A（SS41）
閥桿材質：2Cr13、304
適用溫度：常溫型-40℃~250℃
中溫型：-40℃~450℃
高溫型-40℃~600℃
填料：柔性石墨、石棉盤根、石棉編織填料。
閥內組件
閥芯型式：鑄造蝶形板、焊接蝶形板
流量特性：近似等百分比
密封型式：普通型、后座密封、橢圓密封
泄漏量：普通型5‰、后座型4‰、橢圓型3‰
可調比：30：1
ZAJW智能電動調節蝶閥執行機構：
DP型 型式：DKJ（ZKJ）電動執行機構
電源：220VAC、50HZ
輸入信號：正、反轉 反饋信號：4-20mA
環境溫度：-10~+80℃
附件：ZP3101伺服放大器
DZ型 型式：SKJ、Auma全電子式電動執行機構
電源：220VAC（380VAC）、50HZ
輸入信號：4-20 mA 反饋信號：4-20 mA
環境溫度：-10~+80℃、-25~+80℃
額定轉角：90°
ZAJW智能電動調節蝶閥KV值1
|
公稱通徑
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
|
KV值
|
85
|
220
|
340
|
530
|
770
|
1360
|
2130
|
3060
|
4160
|
5450
|
6900
|
8500
|
12200
|
16600
|
21700
|
27100
|
ZAJW調節型電動蝶閥KV值2
|
公稱通徑
|
1000
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
2600
|
2800
|
3000
|
3200
|
3400
|
3600
|
3800
|
4000
|
|
KV值
|
34000
|
49600
|
66600
|
87000
|
111000
|
136000
|
165000
|
197000
|
223000
|
260000
|
299000
|
330000
|
376000
|
405000
|
420000
|
445000
|
ZAJW智能電動調節蝶閥執行機構標準配置：
|
公稱通徑
|
80~150
|
200~400
|
450~700
|
800~1200
|
1400~1800
|
2000~3000
|
3200~4000
|
|
DKJ型
|
DKJ-210
|
DKJ-310
|
DKJ-410
|
DKJ-510
|
DKJ-610
|
DKJ-710
|
DKJ-810
|
|
SKJ型
|
SKJ-2100
|
SKJ-3100
|
SKJ-4100
|
SKJ-5100
|
SKJ-6100
|
SKJ-7100
|
SKJ-8100
|
|
Auma型
|
AUMA07.5B45/GSM63.3F12
|
SARO7.5B90/GSM100.3
VZ4.3F16
|
SAR10.1/B90/GSM125.3 VZ4.3F25
|
SAR10.1/B45/GS160 GZ14F25
|
ZAJW智能電動調節蝶閥由調節蝶閥部件與電動執行機構組裝而成，電動執行機構分電子式電動型（DZ型）、電動型（DP型），DZ型直接接收調節儀表或計算機控制信號，DP型需與伺服放大器配套使用，方能實現自動調節功能，蝶閥部件具有流通能力大，壓降損失小，開啟靈活、結構緊湊等特點，該類產品可廣泛應用于冶金、電力、化工等工業部門作流體壓力、流量、放散等使用。

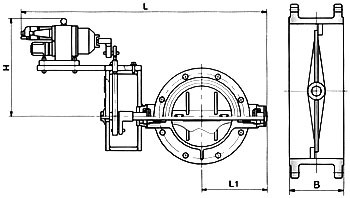

雙德牌ZAJW智能電動調節蝶閥外形尺寸（僅為DKJ、SKJ尺寸）：
|
DN
|
B
|
L
|
L1
|
H
|
|
對夾
|
法蘭
|
|
50
|
60
|
100
|
495
|
75
|
350
|
|
80
|
525
|
90
|
|
100
|
545
|
100
|
|
125
|
750
|
123
|
|
150
|
200
|
770
|
138
|
|
200
|
70
|
830
|
168
|
470
|
|
250
|
880
|
193
|
|
300
|
80
|
1000
|
230
|
|
350
|
1060
|
255
|
|
400
|
100
|
300
|
1140
|
300
|
|
450
|
1290
|
320
|
588
|
|
500
|
1340
|
350
|
|
600
|
150
|
1650
|
550
|
|
700
|
1805
|
600
|
|
800
|
200
|
400
|
1950
|
655
|
630
|
|
900
|
2100
|
730
|
|
1000
|
2200
|
775
|
|
1200
|
250
|
2290
|
955
|
|
1400
|
2480
|
1055
|
740
|
|
1600
|
500
|
2360
|
1125
|
|
1800
|
2930
|
1235
|
|
2000
|
3150
|
1340
|
880
|
|
2200
|
350
|
3350
|
1450
|
|
2400
|
3560
|
1560
|
|
2600
|
3760
|
1650
|
|
2800
|
3990
|
1765
|
|
3000
|
4320
|
1880
|
|
3200
|
450
|
600
|
4520
|
1990
|
1040
|
|
3400
|
4720
|
2020
|
|
3600
|
4920
|
2130
|
|
3800
|
5140
|
2350
|
|
4000
|
5350
|
2470
|
訂貨須知：
一、①ZAJW智能電動調節蝶閥產品名稱與型號②ZAJW調節型電動蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZAJW調節型電動蝶閥型號，請按ZAJW調節型電動蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
