 H76H、H76Y、H76W、H76X、H76F 型對夾式蝶形止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。
【對夾式蝶形止回閥產品特點】
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
【對夾式蝶形止回閥執行標準】
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
【對夾式蝶形止回閥性能參數】
|
型號
|
工作壓力（MPa）
|
適用溫度（℃）
|
適用介質
|
閥體材料
|
|
H76H-10C～40
|
1.0～4.0
|
－29～425
|
水、蒸汽、油品
|
碳鋼
|
|
H76W-10P～25
|
1.0～2.5
|
≤150
|
硝酸類
|
不銹鋼
|
|
H76Y-40P
|
4.0
|
≤150
|
硝酸類
|
不銹鋼
|
對夾式蝶形止回閥主要外形和連接尺寸
| 公稱通徑DN (mm) |
尺寸 (mm) |
| L |
H |
B1 |
B2 |
| 200 |
230 |
550 |
540 |
600 |
| 250 |
250 |
630 |
600 |
700 |
| 300 |
270 |
690 |
650 |
740 |
| 350 |
290 |
780 |
710 |
800 |
| 400 |
310 |
860 |
770 |
870 |
| 450 |
330 |
910 |
830 |
920 |
| 500 |
350 |
980 |
900 |
|
| 公稱通徑DN (mm) |
尺寸 (mm) |
| L |
H |
B1 |
B2 |
| 600 |
390 |
1070 |
1090 |
1250 |
| 700 |
430 |
1220 |
1200 |
1360 |
| 800 |
470 |
1320 |
1320 |
1480 |
| 900 |
510 |
1430 |
1420 |
1580 |
| 1000 |
550 |
1550 |
1550 |
1700 |
| 1200 |
630 |
1800 |
1780 |
1950 |
| 1400 |
710 |
1980 |
2000 |
2175 |

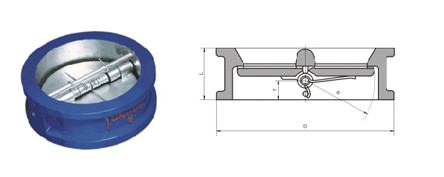

【對夾式蝶形止回閥結構圖片】
訂貨須知：
一、①H76X對夾式蝶形止回閥產品名稱與型號②H76X對夾蝶形止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H76X對夾蝶形止回閥型號，請按H76X對夾蝶形止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
