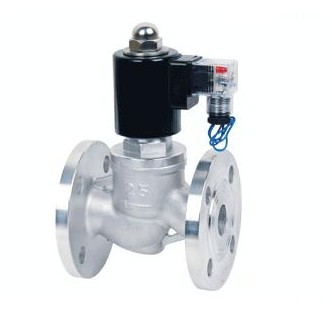

 不銹鋼電磁閥用于各種常溫、高溫、負壓、低壓、高壓場合,適用于食用超凈流體、腐蝕性流體、尤其是蒸汽、熱水、空氣、油品及抽真空管路的自動控制； 不銹鋼蒸汽電磁閥 廣泛應用于醫療器械、橡塑機械、服裝設備、干燥設備、制藥、制冷、暖通空調、電鍍涂裝、食品飲料、自來水廠虹吸、環保水處理及真空設備等行業，是自動化控制工程、項目改造及設備配套的首選產品。
ZBSF不銹鋼電磁閥結構特點
- 零壓力亦能打開主閥，低壓差流量大，適用范圍廣
- 閥蓋采用螺紋連接，拆裝，維修方便
- 蒸汽電磁閥采用特種不銹鋼制作，適用于食用流體、超凈流體及腐蝕性介質
- 不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
- 蒸汽電磁閥液體、氣體、油品可混合使用，更加提高電磁閥的使用范圍
- 特殊場合可持續長時間通電，采用耐高溫材料，介質流體溫度可達220℃
- 閥芯密封磨損可自動補償，更加提高電磁閥的壽命和可靠性，經受二十年長期市場考驗
ZBSF 不銹鋼電磁閥技術參數
| 參數↓ 型號→ |
ZBSF-1F |
ZBSF-2F |
ZBSF-1YF |
ZBSF-2YF |
| 工作壓力 (Mpa) |
-0.1～1.6( 特殊可提供 4.0 6.4 Mpa ) |
| 介質種類 |
腐蝕性氣體 、 空氣、煤氣、真空等 |
過熱蒸汽、高溫汽體 |
超凈流體、水、油 |
中溫液體、油品 |
| 介質溫度( ℃) |
≤60 |
≤220 |
≤60 |
≤220 |
| 額定電壓( V ) |
AC：220V· DC：24V其它規格可作特殊訂貨 |
| 公稱通徑( mm ) |
15 |
20 |
25 |
32 |
40 |
50 |
| 流量系數 (K v 值 ) |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
| 連接尺寸 |
法蘭 GB9113·3 1.6M pa |
| 功率 |
AC |
32VA(13W) |
64VA(44W) |
| DC |
20W |
30W |
不銹鋼電磁閥安裝尺寸
| 公稱通徑 DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
| 15 |
115 |
148 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
| 20 |
115 |
148 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
| 25 |
125 |
148 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
| 32 |
150 |
182 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
| 40 |
160 |
182 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
| 50 |
190 |
192 |
160 |
125 |
99 |
20 |
3 |
4-φ18 |
ZBSF 不銹鋼蒸汽電磁閥特殊供貨：防爆場合請選用防爆電磁閥，特殊型號標準如下。
| 型 號 |
ZBSF-N 帶止回功能 |
BZBSF 帶防爆裝置 |
ZBSF-X 帶遠程信號反饋 |
ZBSF-K 常開式電磁閥 |
| 技術說明 |
阻止介質倒流，省去止回閥 |
用于易燃易爆環境，防爆等
EXm I/IIT4dIIBT4dIIBT3 |
反饋電磁閥啟閉狀態及介質流動情況的電信號 |
通電關閉、斷電自動打開 |
㈠ 訂貨須知：
①ZBSF 不銹鋼電磁閥型號 ②ZBSF 不銹鋼蒸汽電磁閥公稱通徑 ③ZBSF 不銹鋼蒸汽電磁閥公稱壓力 ④ZBSF 不銹鋼蒸汽電磁閥工作介質 ⑤ZBSF 不銹鋼蒸汽電磁閥工作壓差 ⑥ZBSF 不銹鋼蒸汽電磁閥介質溫度 ⑦ZBSF 不銹鋼蒸汽電磁閥電源電壓及頻率 ⑧ZBSF 不銹鋼蒸汽電磁閥介質粘度。
+22
㈡電磁閥正常工 作時的電壓為220V V 如超過此范圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
-15
㈢閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
㈣當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的雙德閥門公司專家為您審核把關。
㈤特殊訂貨：
?、偃缒x購氟橡膠膜片（Viton）則在訂單中注明V，其介質量高溫度可達到130℃；如您選購三元乙丙膠膜片（EPDM）則注明E，其介質最高溫度可達到110℃。
?、谛枰ㄌm連接可在訂貨時說明。
