 V230/231 D12/D13自力式壓力調節閥門（指揮器操作型），由調節閥、執行器、指揮器組成，是一種無需外來能源而只依靠被介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性（最高溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。
V230/231系列自力式壓力調節閥門型號、規格
| 類別 |
壓力控制調節閥 |
差壓控制調節閥 |
| 閥前壓力調節閥 |
閥后壓力調節閥 |
差壓上升閥關閉 |
差壓上升閥開啟 |
| 硬密封 |
軟密封 |
硬密封 |
軟密封 |
硬密封 |
軟密封 |
硬密封 |
軟密封 |
| 型號 |
V230 D13 |
V231 D13 |
V230 D12 |
V231 D12 |
V230 D03 |
V231 D03 |
V230 D04 |
V231 D04 |
| 規格 |
DN15-250 |
V230/231系列自力式壓力調節閥門技術參數和性能指標
1、控制閥主要技術參數
| 公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| 額定流量系數Kvs |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
450 |
630 |
| 公稱壓力MPa |
1.6；4.0 |
| Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.45 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
| 最高工作溫度℃ |
V230 V231 |
液體≤140；氣體≤80 |
| 硬密封 V230 |
配隔離罐≤200 |
配隔離罐和加長件≤300 |
| 配隔離罐和散熱片≤200 |
| 壓力平衡元件 |
波紋管 |
滾動膜片 |
| 法蘭標準 |
DIA（亦可按用戶要求提供法蘭標準） |
| 閥體材質 |
PN16：鑄鐵（工作溫度≤200℃）； PN4.0：鑄鋼、鑄不銹鋼（工作溫度≤350℃） |
| 閥芯材質 |
不銹鋼；軟密封為不銹鋼鑲嵌橡膠圈 |
| 最高工作壓力MPa |
公稱壓力（注意△Pmax及工作壓力與工作溫度的關系） |
注：
1、 液體＞140℃、氣體＞80℃時閥倒裝；
2、 Z值：噪音衡量系數，該值用來衡量噪音大小.
2、DA3/DA4執行器技術參數
| 有效面積（cm2） |
32※ |
80※ |
250※ |
630※ |
32※ |
80※ |
250※ |
630※ |
| 壓力設定范圍（Mpa） |
DA3 |
DA4 |
| 0.8~1.6 |
0.1~0.6 |
0.015~0.15 |
0.005~ 0.035 |
1.0~1.6 |
0.1~1.6 |
0.015~0.12 |
0.005~ 0.035 |
| 0.3~1.2 |
0.05~0.3 |
0.01~0.07 |
0.05~0.25 |
0.05~.025 |
0.01~0.06 |
| 保證壓力閥正常工作最小壓力壓差△Pmin（Mpa） |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
| 允許上、下膜室之間最大壓差（Mpa） |
2.0 |
1.25 |
0.4 |
0.15 |
2.0 |
1.25 |
0.4 |
0.15 |
| 材質 |
膜蓋：鋼板鍍鋅 |
| 膜片：EPDM或FKM夾纖維※※ |
| 控制管線、接頭 |
銅管或鋼管10×1；卡套式接頭R1/4″ |
| 設定值偏差 |
±80% |
注：
※DN150~250不能滿足定值，可選用揮器操作型自力式壓力調節閥
※EPDM適用于水、蒸汽和氣體介質，F(xiàn)KM適用于油、水、蒸汽及氣體介質，訂貨時應注明介質種類。
可根據不同的壓力設定范圍選項配合適的執行器與控制閥組成調壓閥。
3、V230/231系列自力式壓力調節閥門性能指標
| 控制精度 |
±8% |
| 允許泄漏量(在規定試驗條件下)i/h |
硬密封 |
4X10-4X閥額定容量 |
| 軟密封 |
DN15~50 |
DN65~125 |
DN150~250 |
| 10氣泡/min |
20氣泡/min |
40氣泡/min |
4、V230/231系列自力式壓力調節閥門允許壓差
| 公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| PN16最大壓差ΔP MPa |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.5 |
1.5 |
1.2 |
1.0 |
1.0 |
| PN40最大壓差ΔP MPa |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
1.5 |
1.5 |
1.2 |
1.0 |
1.0 |
自力式壓力調節閥門外形尺寸
自力式壓力調節閥門尺寸及重
| 公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| L（mm） |
190 |
190 |
184 |
220 |
222 |
254 |
276 |
298 |
350 |
451 |
451 |
600 |
670 |
| B（mm） |
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
| 大約重量 |
6.2 |
6.7 |
9.7 |
14 |
17 |
17 |
29 |
33 |
60 |
70 |
80 |
140 |
220 |
2、D02(D04)執行器尺寸及重量
| 有效面積(cm2) |
32 |
80 |
250 |
630 |
| D（mm） |
172 |
172 |
263 |
680 |
| H（mm） |
435 |
430 |
470 |
520 |
| 大約重量 |
7.5 |
7.5 |
13 |
28 |
3、D01(D03)執行器尺寸及重量
| 有效面積(cm2) |
32 |
80 |
250 |
630 |
| ΦR（mm） |
172 |
172 |
263 |
680 |
| H（mm） |
435 |
430 |
470 |
520 |
| 大約重量 |
7.5 |
7.5 |
13 |
28 |
注:直接作用式自力式閥的總高及總重為控制閥與執行器高度及重量之和

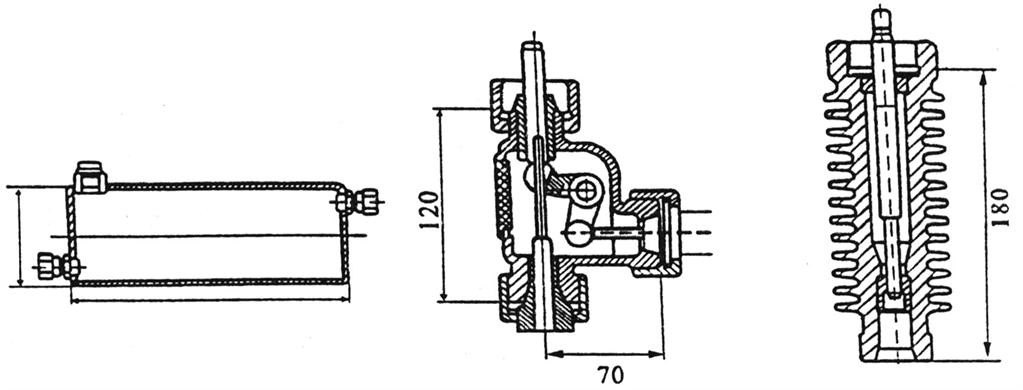

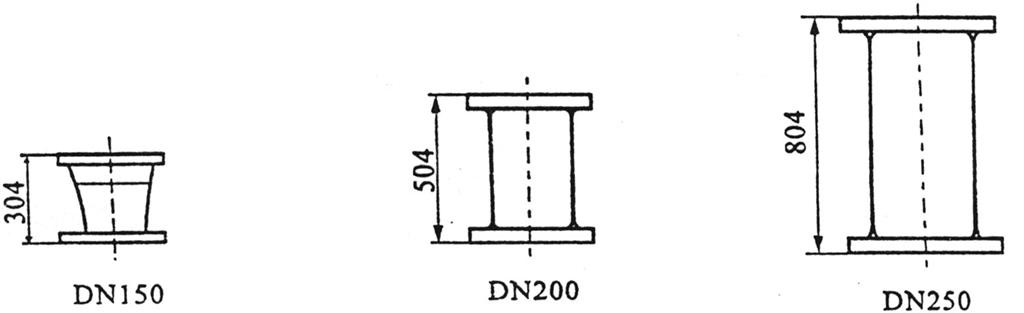

自力式壓力調節閥門附件型號、種類及外形尺寸
隔離罐
（用于溫度>140℃） |
組合件900/118
（用于多頂控制） |
散熱
（用于溫度>200℃） |
工作溫度與作用介質壓力的關系
自力式壓力調節閥門
| 材料 |
公稱壓力Mpa |
介質工作溫度℃ |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 0.6 |
0.6 |
0.49 |
0.44 |
|
|
|
|
|
|
|
|
|
|
|
| HT200 |
1.6 |
1.6 |
1.27 |
1.09 |
|
|
|
|
|
|
|
|
|
|
|
| 4.0 |
|
4.0 |
3.7 |
3.3 |
3.0 |
2.8 |
2.3 |
1.8 |
|
|
|
|
|
|
| ZG230~450 |
6.4 |
|
6.4 |
5.9 |
5.2 |
4.7 |
4.1 |
3.7 |
2.9 |
|
|
|
|
|
|
| 0.6 |
|
0.6 |
|
0.56 |
|
0.5 |
|
|
0.45 |
0.36 |
0.32 |
0.28 |
0.25 |
|
| ZG1Cr18N9TiZG0Cr18Ni12Mo2Ti |
1.6 |
|
1.6 |
|
1.4 |
|
1.25 |
|
|
1.1 |
1.0 |
0.9 |
0.8 |
0.7 |
0.64 |
| 4.0 |
|
4.0 |
|
3.6 |
|
3.2 |
|
|
2.8 |
2.5 |
2.2 |
2.0 |
1.8 |
1.6 |
| 6.4 |
|
6.4 |
|
5.6 |
|
5.0 |
|
|
4.5 |
4.0 |
3.6 |
3.2 |
2.8 |
2.5 |
2．自力式壓力調節閥門主要零件材料的使用溫度范圍
| 材料 |
溫度范圍℃ |
備注 |
| HT200 |
-20~200 |
|
| QT400-18、QT400-15 |
-20~350 |
|
| ZG230-450 |
-40~450 |
|
| ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
-250~50 |
|
| 2Cr13 |
-20~450 |
|
| 1Cr18Ni9 |
-196~550 |
|
| 0Cr18Ni12Mo2Ti |
-196~600 |
|
| 聚四氟乙烯 |
-40~200 |
|
| 碳纖維 |
-120~350 |
|
| 柔性石墨 |
-200~600 |
|
| 5860膠夾480D551棉綸帆布 |
-40~80 |
|
定貨須知
1. 自力式壓力調節閥門產品型號與名稱 2自力式壓力調節閥門公稱通徑DN(mm) 3.自力式壓力調節閥公稱壓力 4.自力式壓力調節閥流量特性 5.自力式壓力調節閥閥體材質 6.自力式壓力調節閥門額定流量系數 7.自力式壓力調節閥介質種類和溫度范圍 8.自力式壓力調節閥閥前后壓力(壓差) 9.自力式壓力調節閥電源電壓和控制信號 10自力式壓力調節閥門其它特殊要求
若已經由設計單位選定雙德閥門公司的自力式壓力調節閥型號，請按自力式壓力調節閥型號直接向我司銷售部訂購。
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的雙德閥門公司專家為您審核把關。
