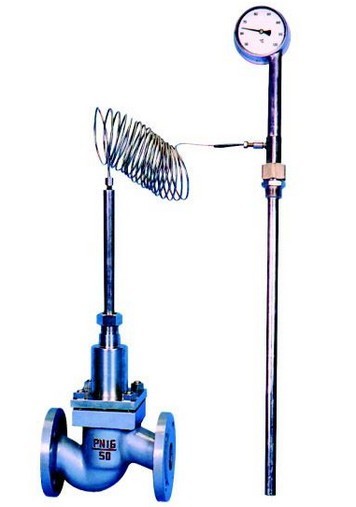

 ZZWP自力式溫度調節閥(簡稱調溫閥)，該閥最大的特點無需任何外加能源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，該閥結構簡單，操作方便，精度高、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
自力式溫度調節閥結構與原理
調溫閥由主閥、副閥與溫包三部分組成，根據用戶需要，分別有控制閥后與閥前溫度兩種結構。
1、控制閥后溫度的結構與原理，用壓閉式(B)， 1： 在工作前主閥芯處于關閉位置，副閥芯處于開啟狀態，介質由箭頭方向流經主閥體、副閥芯入A室，有少量介質由B孔流出，當A室壓力增大后，介質經C孔外接管與冷凝器流入主膜室D，推動活塞，頂開主閥芯，介質就直接從進口流經閥座入儲熱箱，當被控介質升到設定值時，溫包內液體膨脹，驅使波紋管，推動副閥芯漸趨關閉，A室與D室壓力也隨之下降，主閥芯在彈簧的作用下也隨之關閉。當儲熱箱溫度低于設定值時，副閥芯在溫包波紋管的作用下又隨著開啟，A室與D室的也相應增大，頂開主閥芯，使儲熱箱溫度上升，這樣周而復始的進行自動調節，因而控制了被控介質的溫度。
2、控制閥前溫度的結構與原理，用壓開式(K)：在工作前主閥芯與副閥芯均處于關閉位置，其結構與控制閥后溫度基本相同，不同之處在于副閥芯安裝在副閥下方，處于常閉狀態，因此當溫度升高時，主閥芯反而頂開，起著穩定閥前溫度的作用，所以其原理與控制閥后溫度適行其反。
自力式溫度調節閥主要參數與材料
1、ZZWP型自力式溫度調節閥技術參數，見表一 (表一)
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公稱壓力PN(MPa)
|
1.6
|
|
流量能力(m3/h)
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
額定行程
|
6
|
8
|
10
|
14
|
20
|
|
溫度調節范圍(℃)
|
10～20、20～40、30～50、40～50、50～60、
60～70、 70～80、80～100…………180～200
|
|
調節精度(℃)
|
±2
|
|
使用介質
|
蒸汽、水、油、氣體
|
|
允許泄漏量
|
硬密封
|
10-4×閥體定容量
|
|
軟密封
|
“0”
|
|
毛線管長度
|
3m
|
5m
|
10m
|
|
溫包插入深度
|
270
|
470
|
630
|
|
連接螺紋
|
3/4
|
自力式溫度調節閥外形尺寸與重量見表二、圖二 (表二)
|
公稱通徑(DN)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
B
|
195
|
230
|
|
C
|
153
|
158
|
170
|
175
|
183
|
193
|
200
|
210
|
|
D
|
178
|
181
|
195
|
200
|
208
|
216
|
225
|
235
|
|
E
|
331
|
339
|
365
|
375
|
391
|
409
|
425
|
445
|
|
重量
|
15
|
17
|
18
|
23
|
26
|
31
|
36
|
40
|
3、自力式溫度調節閥主要材料，見表三 (表三)
|
零件名稱
|
材料
|
|
主閥體
|
ZG230-450、(1Cr18Ni9Ti)
|
|
副閥體
|
45＃、(1Cr18Ni9Ti)
|
|
主閥芯軟密封塞片
|
聚四氟乙烯
|
|
副閥芯、閥桿、波紋管
|
1Cr18Ni9Ti
|
|
主閥座、溫包、毛細管
|
H62、1Cr18Ni9Ti
|
四、ZZWP型自力式溫度調節閥安裝、調試與維護
1、ZZWP型自力式溫度調節閥安裝
①安裝前應對管道進行嚴格除污，吹凈焊渣等雜物，否則將嚴重?fù)p壞閥門。
②調溫閥應垂直安裝在水平管道上，介質流向應與閥體上的箭頭指向一致。
③介質≥175℃蒸汽時應配裝冷凝器，介質<175℃時無須配裝冷凝器，介質為熱油時用金屬膜片。
④為使自控系統或檢修閥門時仍能連續運行，應設置防通閥、閥前須裝過濾器、壓力表，在溫包附近裝測溫計，便于現場監視與溫度設定。⑤溫包須全部浸沒在被控介質中，并處于水平或傾斜向上安裝。⑥毛細管的彎曲半徑不得小于75mm，安置在自然狀態，嚴禁拆疊扭曲。
2、自力式溫度調節閥調試
①使用前，順時針擰緊調節手輪(用力切勿過猛)，使副閥芯關閉。
②使用時，逆時針緩慢擰松調節手輪，觀察溫度表示值，直到符合要求為止。
③溫度過高過低，可反復旋轉調節手輪，順時針調低，逆時針調高。
④停止使用時，應關閉閥前截止閉，以免對介質造成浪費。
⑤該閥應在環境溫度-25～55℃的場所使用。
3、自力式溫度調節閥維護
該閥投入正常運行后，平時只要觀察閥前壓力與閥后溫度不值即司，若發現故障，可按表四方法進行排除。
(表四)
|
故障現象
|
產生原因
|
排除方法
|
|
被控溫度不穩定
|
閥芯、閥座磨損
|
更換閥芯、閥座
|
|
閥芯、閥座有異物卡死
|
清洗閥芯、閥座
|
|
閥通徑選擇不當
|
重新計算，更換閥體
|
|
溫度控制不住
|
膜片破損、變形
|
更換膜片
|
|
測溫包內跑液
|
更換測溫包
|
|
副閥孔堵塞
|
清洗副閥
|
注!溫包波紋管在使用時切勿超過設定的溫度范圍，否則將會引起波紋管破損。
五、自力式溫度調節閥型號編制說明
Z Z W □ － □ □
|
產品
類型
|
Z
|
|
|
|
|
|
|
執行器大類
|
|
|
Z
|
|
|
|
|
|
自力式
|
|
|
W
|
|
|
|
|
溫度
|
|
調節機構
|
P
|
|
|
|
調節閥
|
|
公稱壓力
|
16
|
|
1.6MPa
|
|
副閥芯作用方式
|
B
|
壓閉式(常開)
|
|
K
|
壓開式(常閉)
|
定貨須知：
1.自力式溫度調節閥產品型號與名稱 2.自力式溫度調節閥公稱通徑DN(mm) 3.自力式溫度調節閥公稱壓力 4.自力式溫度調節閥流量特性 5.自力式溫度調節閥體材質 6.ZZWP型自力式溫度調節閥額定流量系數 7.ZZWP型自力式溫度調節閥介質種類和溫度范圍 8.ZZWP型自力式溫度調節閥閥前后壓力(壓差) 9.ZZWP型自力式溫度調節閥電源電壓和控制信號 10.ZZWP型自力式溫度調節閥其它特殊要求
若已經由設計單位選定雙德閥門公司的型號，請按型號直接向我司銷售部訂購。
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的雙德閥門公司專家為您審核把關。
