 H61Y-200 H61Y-250 H61Y-320高壓電止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾316絲（網）。密封面堆焊鉆基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。
H61Y-200 H61Y-250 H61Y-320高壓止回閥 執行標準:
1．設計制造與驗收按火力發電閥門標準ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595 API598 GB9131 標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25標準規定或按用戶配管尺寸要求
H61Y-200 H61Y-250 H61Y-320高壓電站止回閥性能規范:
| 公稱壓力PN（MPa） |
試驗壓力Ps（MPa） |
工作壓力 |
工作溫度（度） |
適用介質 |
| 強度 |
密封（液） |
P54 |
P55 |
P57 |
| 10.0 |
15.0 |
11.0 |
|
|
|
≤425 |
水、蒸氣、油品 |
| 16.0 |
24.0 |
17.6 |
|
|
|
| 20.0 |
30.0 |
22.0 |
|
|
|
| 25.0 |
37.5 |
27.5 |
|
|
|
| 32.0 |
48.0 |
36.0 |
|
|
|
| P5410 |
30.0 |
22.0 |
10 |
|
|
≤540 |
蒸汽 |
| P5414 |
37.5 |
27.5 |
14 |
|
|
| P5417 |
48.0 |
36.0 |
17 |
|
|
| P5510 |
37.5 |
27.5 |
|
10 |
|
≤550 |
| P5514 |
48.0 |
36.0 |
|
14 |
|
| P5517 |
53.0 |
39.0 |
|
17 |
|
| P5710 |
48.0 |
36.0 |
|
|
10 |
≤570 |
| P5714 |
55.0 |
40.0 |
|
|
14 |
| P5717 |
60.0 |
44.0 |
|
|
17 |
H61Y-200 H61Y-250 H61Y-320高壓止回閥結構特點:
1、 閥瓣整體淬火，并能在閥體上下移動，介質倒流時，借介質壓力和彈簧自動閥瓣關閉。
2、 閥體、閥蓋均為模鍛件。
3、 閥座上的密封面采用鈷基硬質合金等離子噴焊面成。耐磨、抗擦傷性能好。
4、止回閥應安裝在水平管道上介質流向從下往上流（正流）。
H61Y-200 H61Y-250 H61Y-320高壓止回閥主要零件材料:

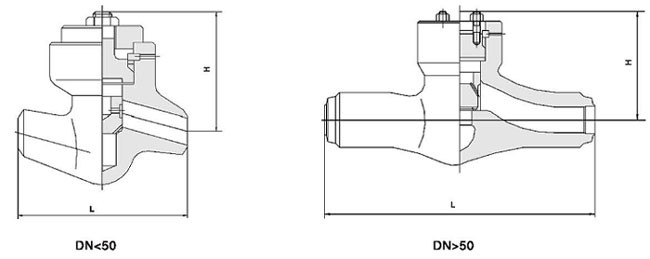

-200 H61Y-250 H61Y-320高壓電站止回閥安裝尺寸及重量：
|
GB 25.0MPa
|
|
DN
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
120
|
170
|
170
|
170
|
200
|
230
|
350
|
326
|
470
|
560
|
|
H
|
155
|
200
|
210
|
210
|
245
|
270
|
300
|
410
|
370
|
420
|
|
Wt
|
2.5
|
8.5
|
9
|
10
|
14
|
21
|
28
|
-
|
-
|
-
|
|
GB 32.0MPa
|
|
DN
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
120
|
170
|
170
|
170
|
200
|
230
|
350
|
326
|
470
|
560
|
|
H
|
155
|
200
|
210
|
210
|
245
|
270
|
300
|
410
|
370
|
420
|
|
Wt
|
2.5
|
8.5
|
9
|
10
|
14
|
21
|
28
|
-
|
-
|
-
|
|
P54140V
|
|
DN
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
120
|
170
|
170
|
170
|
200
|
230
|
350
|
326
|
470
|
560
|
|
H
|
155
|
200
|
210
|
210
|
245
|
270
|
300
|
410
|
370
|
420
|
|
Wt
|
2.5
|
8.5
|
9
|
10
|
14
|
21
|
28
|
-
|
-
|
-
|
|
P54170V
|
|
DN
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
120
|
170
|
170
|
170
|
200
|
230
|
350
|
326
|
470
|
560
|
|
H
|
155
|
200
|
210
|
210
|
245
|
270
|
300
|
410
|
370
|
420
|
|
Wt
|
2.5
|
8.5
|
9
|
10
|
14
|
21
|
28
|
-
|
-
|
-
|
|
P57170V
|
|
DN
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
120
|
170
|
170
|
170
|
200
|
230
|
350
|
326
|
470
|
560
|
|
H
|
155
|
200
|
210
|
210
|
245
|
270
|
300
|
410
|
370
|
420
|
|
Wt
|
2.5
|
8.5
|
9
|
10
|
14
|
21
|
28
|
-
|
-
|
-
|
| 型號 |
零件名稱 |
| 閥體 |
閥瓣 |
彈簧 |
閥桿 |
填料 |
壓板 |
閥蓋 |
鎖緊螺母 |
|
H61Y-250
H61Y-320
|
碳鋼 |
碳鋼 |
彈簧鋼 |
不銹鋼 |
柔性石墨 |
碳鋼 |
碳鋼 |
優質碳素鋼 |
|
H61Y-P54100V
H61Y-P57170V
|
鉻鑰釩鋼 |
鉻鑰釩鋼 |
彈簧鋼 |
鉻鑰釩鋼 |
柔性石墨 |
鉻鑰釩鋼 |
鉻鑰釩鋼 |
鉻鑰鋼 |
訂貨須知：
一、①H61Y-200 H61Y-250 H61Y-320高壓止回閥產品名稱與型號②-200 H61Y-250 H61Y-320高壓電站止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定-200 H61Y-250 H61Y-320高壓電站止回閥型號，請按-200 H61Y-250 H61Y-320高壓電站止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
